Fixierung von Leiterplatten in Kunststoffbauelementen durch Umformen von PA6-GF30-Domen.

Prozessbeschreibung:

Materialeigenschaften:

• PA6-GF30: Ein verstärktes Polyamid, das für seine hohe Festigkeit, Steifigkeit und Temperaturbeständigkeit bekannt ist. Die Glasfaserverstärkung verbessert die mechanischen Eigenschaften und die Stabilität des Materials.
• Leiterplatte: Eine starre oder flexible Leiterplatte, die sicher im Kunststoffbauelement fixiert werden muss.

Vorbereitung:

1. Kunststoffbauelement und Leiterplatte: Stellen Sie sicher, dass beide Komponenten sauber und frei von Verunreinigungen sind.

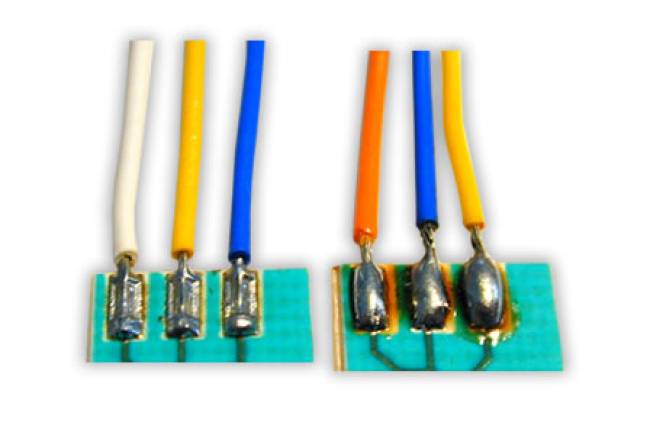

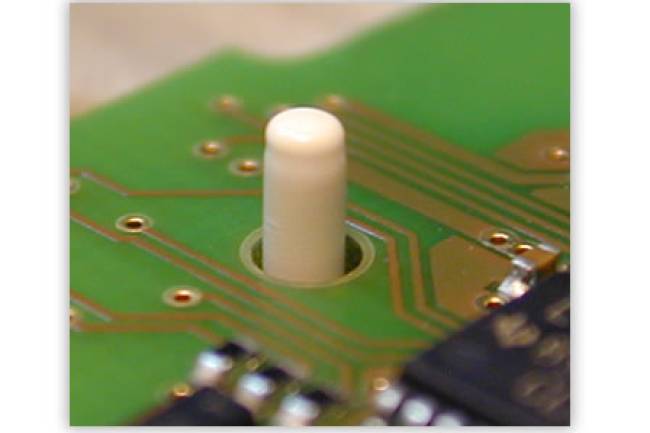

2. Positionierung der Leiterplatte: Die Leiterplatte muss präzise in das Kunststoffbauelement eingelegt werden, sodass die Dome durch die entsprechenden Löcher in der Leiterplatte passen.

Umformprozess:

1. Erwärmung der Dome: Die Kunststoffdome werden auf eine Temperatur erhitzt, die ausreicht, um das PA6-GF30-Material zu erweichen. Typischerweise liegt die Verarbeitungstemperatur für PA6-GF30 bei etwa 240°C bis 280°C.

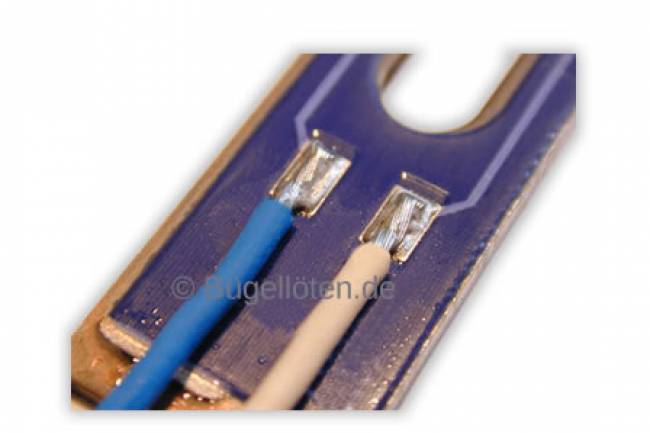

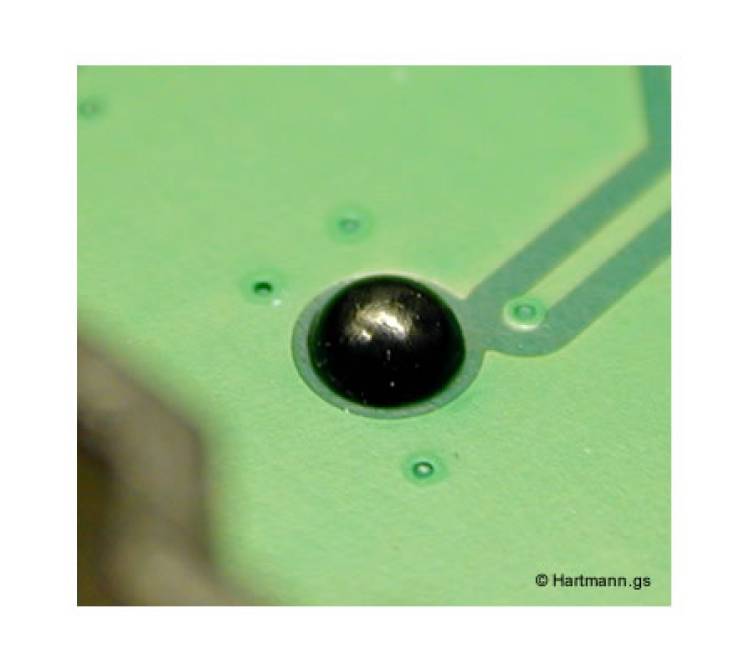

2. Andruck und Umformung: Die erwärmten Dome werden mit einem speziellen Umformwerkzeug (z.B. einem Lötbügel oder einem Umformstempel) verpresst, sodass sie sich ausbreiten und eine feste mechanische Verbindung mit der Leiterplatte herstellen.
3. Abkühlung: Nach dem Umformprozess müssen die Dome abkühlen, um die Verformung zu stabilisieren und eine dauerhafte Verbindung zu gewährleisten. Eine aktive Abkühlung kann verwendet werden, um den Prozess zu beschleunigen.

Werkzeug und Anlagen:

• Umformwerkzeug: Ein halbkardanisch aufgehängter Lötbügel oder ein spezieller Umformstempel, der für eine gleichmäßige Druckverteilung sorgt.
• Heizsystem: Ein präzise gesteuertes Heizsystem, das die erforderliche Temperatur für das PA6-GF30-Material bereitstellt.
• Kühlung: Ein System zur aktiven Luftkühlung, um die Abkühlungszeit zu verkürzen und die Verbindungsqualität zu sichern.

Überwachung und Qualitätssicherung:

1. Temperaturkontrolle: Die Temperatur des Umformwerkzeugs muss genau überwacht werden, um sicherzustellen, dass das Material gleichmäßig erweicht wird.
2. Kraftüberwachung: Die Anpresskraft muss während des Umformprozesses überwacht und angepasst werden, um eine gleichmäßige Verformung zu gewährleisten.
3. Visuelle Inspektion: Nach dem Umformprozess sollten die Verbindungen visuell inspiziert werden, um sicherzustellen, dass die Dome vollständig und gleichmäßig umgeformt sind.

Wichtige Überlegungen:

• Sicherheit: Beim Umgang mit hohen Temperaturen und mechanischem Druck sollten stets geeignete Sicherheitsmaßnahmen getroffen werden, um Verletzungen und Schäden zu vermeiden.
• Materialkompatibilität: PA6-GF30 ist ein robustes Material, das jedoch spezifische Verarbeitungstemperaturen und -bedingungen erfordert. Eine genaue Einhaltung dieser Parameter ist entscheidend für die Qualität der Verbindung.
• Nacharbeit: Falls erforderlich, können nach dem Umformprozess Nacharbeiten durchgeführt werden, um die Qualität und Festigkeit der Verbindungen zu verbessern.

Durch die präzise Anwendung des thermischen Umformens von PA6-GF30-Domen kann eine zuverlässige und dauerhafte Fixierung von Leiterplatten in Kunststoffbauelementen erreicht werden. Diese Methode gewährleistet eine hohe mechanische Stabilität und Langzeitbeständigkeit der Verbindungen, was sie ideal für anspruchsvolle Elektronikanwendungen macht.
