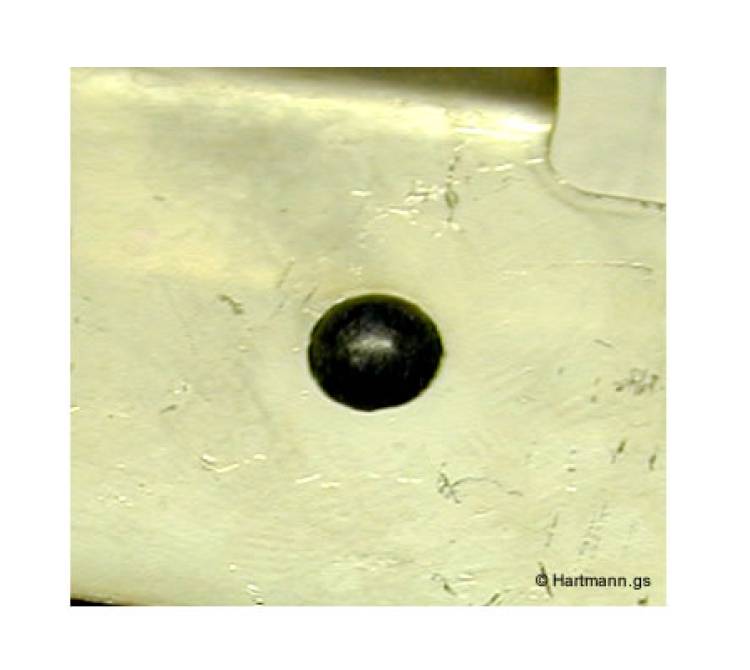

Ein Blech-Stanzteil wird durch einen heißverstemmten Pin in seiner Position fixiert.

Anwendungen Oct 24, 2024 247 Add to Reading List

Hier sind einige Schritte für diesen Prozess:

Auswahl des POM-Materials: POM ist bekannt für seine Festigkeit, Härte und Verschleißfestigkeit, was es zu einer guten Wahl für Verstemmpins macht. Es ist wichtig sicherzustellen, dass das POM-Material die erforderlichen mechanischen Eigenschaften für diesen Anwendungsfall hat.
Dimensionierung des Pins: Der Pin muss so dimensioniert sein, dass er vor der Verstemmung leicht in das Blech-Stanzteil passt. Die Dimensionierung hängt auch von den Toleranzen des Stanzteils und des Pins ab.
Verstemmprozess: Der Verstemmprozess erfolgt durch Erhitzen des Pins auf eine bestimmte Temperatur, wodurch er in das Blech-Stanzteil eingeführt wird. Durch den Druck und die Temperatur wird der Pin dann verformt und bildet einen Dom, der das Stanzteil fixiert.
Auswahl der Verstemmtechnik: Je nach den Anforderungen und der Verfügbarkeit von Ausrüstung können verschiedene Verstemmtechniken wie Heißverstemmen oder Ultraschallverstemmen verwendet werden. In diesem Fall scheint das Heißverstemmen angemessen zu sein.
Qualitätskontrolle: Nach dem Verstemmprozess ist es wichtig, die Qualität der Verbindung zu überprüfen, um sicherzustellen, dass der Pin ordnungsgemäß fixiert ist und die erforderliche Haltekraft aufweist.
Berücksichtigung von Toleranzen und Umgebungseinflüssen: Es ist wichtig, Toleranzen in Materialien und Abmessungen sowie Umgebungseinflüsse wie Temperatur- und Feuchtigkeitsschwankungen zu berücksichtigen, um sicherzustellen, dass die Verbindung unter verschiedenen Bedingungen stabil bleibt.
