Fixierung eines Blech-Stanzteils durch einen heißverstemmten Pin aus POM

Anwendungen Mai 23, 2024 67 Add to Reading List

Materialien und Abmessungen:

Kunststoff: Polyoxymethylen (POM)
Metall: Blech-Stanzteil
Pin: Vor der Verstemmung ca. 1,5 mm Durchmesser
Verstemmter Dom: Nach der Verstemmung ca. 2,8 mm Durchmesser

Verfahren:

Positionierung:
- Blech-Stanzteil: Das Metallblech wird in die gewünschte Position gebracht, sodass das Loch im Blech genau über dem POM-Pin liegt.
- POM-Pin: Der Pin aus POM ist bereits in das Kunststoffbauteil integriert und ragt durch das Loch im Blech.
Heißverstemmung:
- Erwärmung: Ein Heizstempel, der auf die Abmessungen und das Material des POM-Pins abgestimmt ist, wird erhitzt.
- Umformung: Der erhitzte Stempel wird auf den POM-Pin gedrückt. Die Wärme des Stempels erweicht das POM-Material, wodurch es sich plastisch verformen lässt.

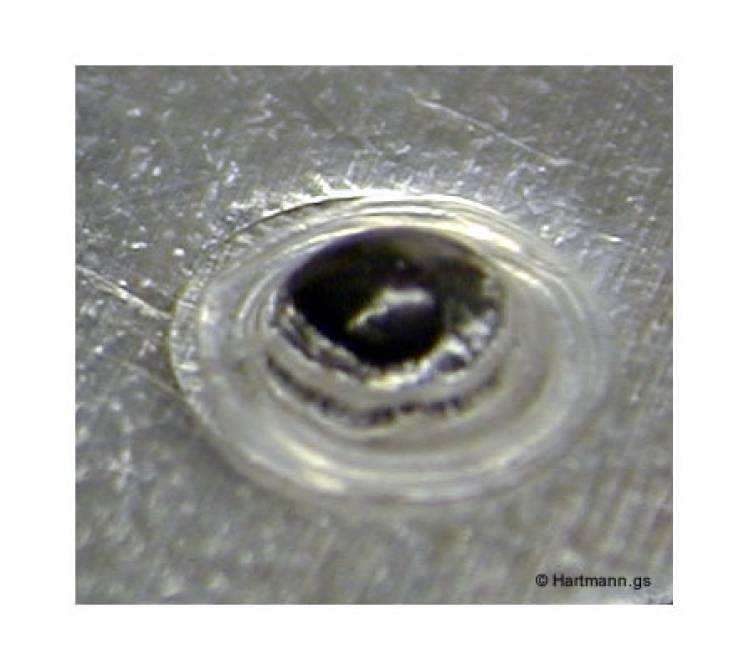

- Verstemmung: Durch den Druck des Stempels wird der POM-Pin aufgeweitet und zu einem Dom umgeformt, der nach der Verstemmung etwa 2,8 mm Durchmesser hat. Dieser Prozess fixiert das Blech-Stanzteil fest an seiner Position.
Abkühlung und Aushärtung:
- Abkühlphase: Nach dem Umformungsprozess wird der erhitzte Stempel entfernt, und der verstemmte Dom kühlt ab. Das POM-Material härtet aus und bildet eine stabile mechanische Verbindung.

Beispielanwendung: Ein praktisches Beispiel ist die Fixierung eines dünnen Metallblechs in einem Gehäuse oder einer Montageplatte, bei der Präzision und Festigkeit wichtig sind. Der POM-Pin wird durch das Loch im Blech gestanzt und dann heißverstemmt, um das Blech sicher zu befestigen.

Vorteile:

Hohe Festigkeit: Die Verstemmung sorgt für eine starke und dauerhafte mechanische Verbindung zwischen dem Metallblech und dem Kunststoffteil.
Effizienz: Der Prozess ist schnell und kann leicht automatisiert werden, was die Produktionseffizienz erhöht.
Kosteneffizienz: Es werden keine zusätzlichen Befestigungselemente wie Schrauben oder Nieten benötigt, was die Materialkosten reduziert.
Designfreiheit: Der Einsatz von POM ermöglicht es, kompakte und präzise Bauteile zu gestalten.

Zusammenfassung: Die Fixierung eines Blech-Stanzteils durch einen heißverstemmten Pin aus POM ist eine effiziente und zuverlässige Methode zur Herstellung starker mechanischer Verbindungen. Durch die Erwärmung und Umformung des POM-Pins entsteht ein verstemmter Dom, der das Blech fest an seiner Position hält. Dieses Verfahren ist besonders vorteilhaft, wenn hohe Präzision, Festigkeit und Kosteneffizienz gefordert sind.
