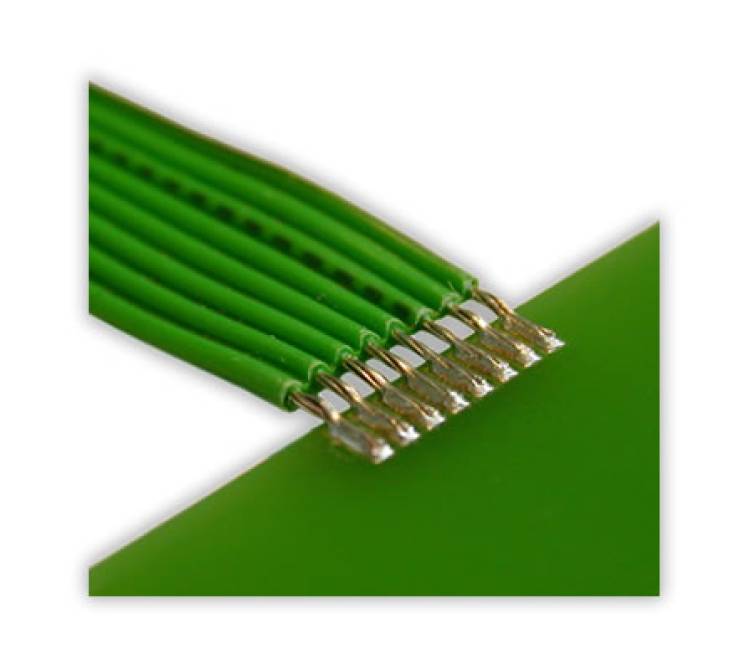

Effiziente Bügellötung von Einzellitzen und Flachbandkabeln auf Leiterplatten.

Anwendungen Oct 4, 2024 159 Add to Reading List

1. Vorbereitung:

Materialwahl: Auswahl eines profilierten Lötbügels, der auf die Leiterquerschnitte und Anzahl der Leitungen des Flachbandkabels abgestimmt ist.
Vorbereitung der Leiterplatte: Reinigung und Vorverzinnung der Lötpads auf der Leiterplatte, um eine optimale Benetzbarkeit zu gewährleisten.

2. Positionierung:

Einlegen des Flachbandkabels: Das Flachbandkabel wird auf die vorverzinnten Lötpads der Leiterplatte gelegt und in Position gehalten.
Verwendung des profilierten Lötbügels: Der profilierte Lötbügel wird so positioniert, dass die Profile exakt auf den Litzen des Flachbandkabels und den Lötpads der Leiterplatte aufliegen.

3. Lötprozess:

Wärmeeintrag: Der Lötbügel wird erhitzt, um die benötigte Löttemperatur zu erreichen. Durch die Profilierung wird die Wärme gleichmäßig und effizient auf die Lötstellen übertragen.
Löten: Das Lot wird zugeführt und schmilzt durch die Wärme des Bügels. Das geschmolzene Lot fließt auf die Lötpads und um die Litzen des Flachbandkabels, wodurch eine sichere und stabile Verbindung entsteht.

4. Abkühlen und Kontrolle:

Abkühlen: Nach dem Lötvorgang wird die Baugruppe abgekühlt, um die Lötstellen zu festigen.
Qualitätskontrolle: Die Lötstellen werden visuell und gegebenenfalls mit speziellen Prüfgeräten auf ihre Qualität hin überprüft. Eine gute Lötstelle zeichnet sich durch eine glänzende Oberfläche und eine gleichmäßige Verteilung des Lotes aus.

Vorteile der profilierten Bügellötung:

Optimierte Positionierung: Die Profilierung ermöglicht eine präzise Positionierung der Litzen auf den Lötpads, was die Lötqualität verbessert.
Verbesserter Wärmeeintrag: Durch die profilierte Form wird die Wärme effizienter übertragen, was zu besseren Lötverbindungen führt.
Flexibilität: Die Anzahl und Form der Profilierungen kann an die spezifischen Anforderungen des Produkts angepasst werden, was die Vielseitigkeit des Verfahrens erhöht.

Durch den Einsatz profilierten Lötbügels wird der Lötprozess nicht nur effizienter, sondern auch flexibler und qualitativ hochwertiger. Dies ist besonders wichtig in der Produktion von Elektronikbauteilen, wo Zuverlässigkeit und Präzision oberste Priorität haben.
