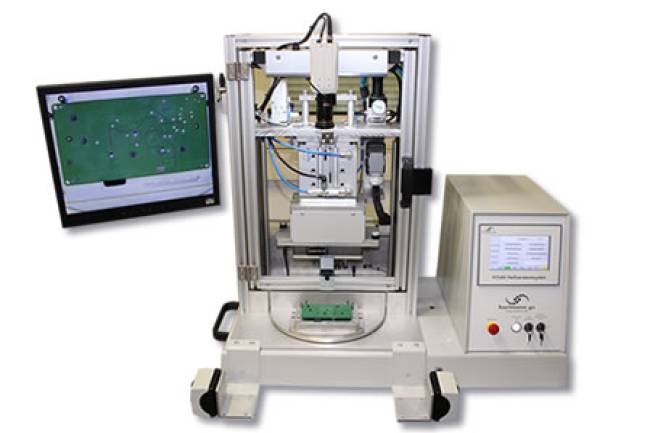

Flexibles Bügellötsystem in Desktop-Ausführung mit Schiebetisch und vielseitigen Lötoptionen

Beschreibung des Bügellötsystems und seiner Funktionen:

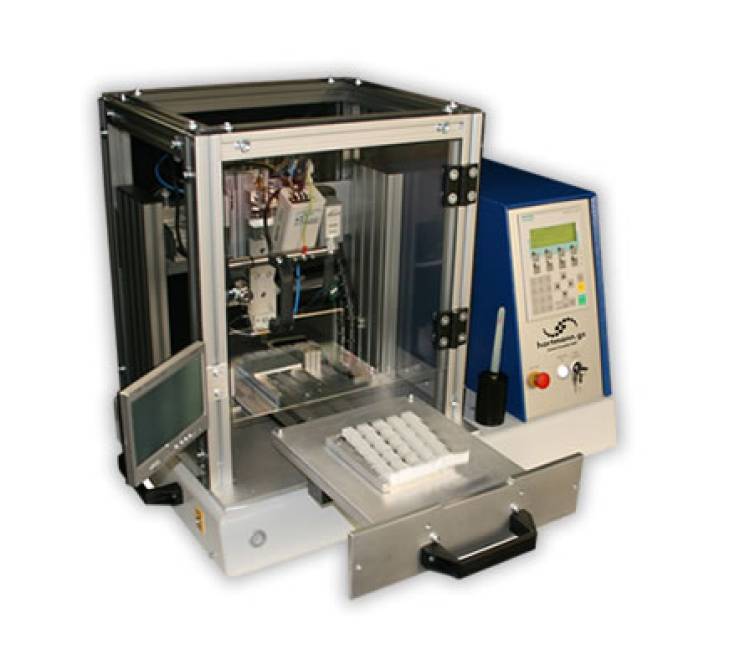

1. Schiebetisch mit Wechselplatte für Bauteilaufnahme:

   • Der Schiebetisch in ca. 250 x 250 mm erlaubt die einfache Bestückung der Bauteilaufnahme im herausgezogenen Zustand.
   • Die flexible Wechselplatte bietet Platz für mehrere Bauteilaufnahmen und ermöglicht die Bearbeitung unterschiedlicher Werkstücke in einem einzigen Arbeitsgang.
   • In der Standardausführung wird der Schiebetisch manuell in die Anlage bewegt; optional ist ein automatischer Antrieb verfügbar.

2. Automatische Arretierung und Start des Lötprozesses:

   • Sobald der Schiebetisch in die Anlage eingefahren ist, erfolgt die automatische Arretierung, um den Prozess stabil und sicher zu halten.
   • Der Lötprozess startet nach der Arretierung automatisch, wodurch eine präzise und wiederholbare Lötqualität erzielt wird.

3. Individuelle Umhausung und Sicherheit:

   • Die Umhausung ist in verschiedenen Ausführungen erhältlich, darunter ESD-konformes Acrylglas oder eine robuste Profilumhausung mit Tür.
   • Der Einsatz dieser Materialien schützt das System und den Bediener vor statischer Aufladung und gewährleistet eine sichere Arbeitsumgebung.

4. Halbkardanische Lötbügelaufhängung und Präzisions-Schlittenführung:

   • Die halbkardanische Aufhängung des Lötbügels ermöglicht einen exakten, koplanaren Andruck auf flachen Lötstellen und sorgt für eine gleichmäßige Lötqualität.
   • Für Litzen- oder Kabellötungen kommt eine Präzisions-Schlittenführung zum Einsatz, um eine gleichmäßige Anpresskraft und Stabilität zu gewährleisten.
   • Die Anpresskraft ist für beide Varianten einstellbar, was die Flexibilität des Systems weiter erhöht.

5. Schnellwechselsystem und aktive Luftkühlung:

   • Ein Schnellwechselsystem mit Steckverbinder und Montageelement ermöglicht den Austausch des Lötbügels in weniger als 2 Minuten.
   • Am Ende der Lötphase sorgt eine aktive Luftkühlung für eine rasche Abkühlung des Lötbügels und minimiert die Zykluszeiten.

6. Redundante Temperaturüberwachung und Lötprofilkontrolle:

   • Das System ist mit einem doppelten Temperaturüberwachungssystem ausgestattet, einschließlich eines zusätzlichen Temperaturfühlers zur präzisen Kontrolle der Lötbügeltemperatur.
   • Durch die detaillierte Überwachung des Lötprofils und die Speicherung unterschiedlicher Parametersätze können komplexe Lötprofile programmiert und kontrolliert werden.

7. Erweiterte Steuerungs- und Anpassungsoptionen:

   • Die Steuerung erfolgt über eine Standard-SPS mit Bedienfeld, das eine einfache Bedienung und Einstellung der Prozessparameter ermöglicht.
   • Kundenspezifische Anpassungen und die Integration zusätzlicher Prozessabläufe sind problemlos umsetzbar und erhöhen die Flexibilität des Systems.

8. Vielfältige Einstellparameter für individuelle Lötanforderungen:

   • Das System bietet zahlreiche Einstellmöglichkeiten wie Heizprofile, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphasen und Abhebetemperaturen.
   • Zudem können verschiedene Stückzähler, Gut- und Schlechtteilzähler sowie automatische Kalibrierfunktionen für neue Lötbügel genutzt werden.

Dieses vielseitige Bügellötsystem in Desktop-Ausführung bietet eine kompakte und flexible Lösung für die präzise Verarbeitung von Werkstücken und Litzen. Mit seiner robusten Ausstattung und der Möglichkeit, kundenspezifische Anpassungen vorzunehmen, ist es ideal für Anwendungen, die höchste Ansprüche an Prozessqualität und Sicherheit stellen.
