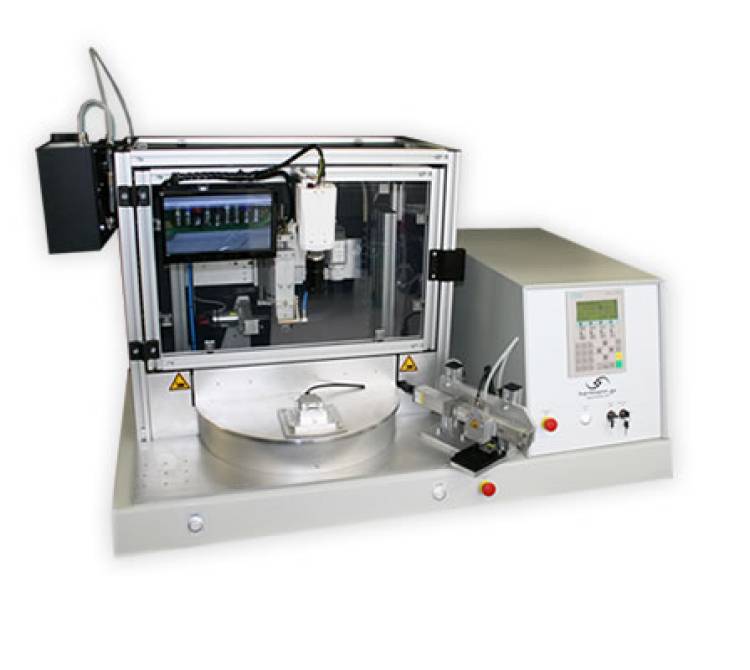

XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation.

Detaillierte Beschreibung des Systems:

• XXL Bügellötsystem mit Drehteller
  Das System verfügt über einen Drehteller, der die automatisierte Positionierung der Leiterplatte während des Lötprozesses ermöglicht. Der Lötprozess startet automatisch, sobald der Drehteller per Zweihandauslösung in die Anlage gedreht wird.

• Externe Flussmittel-Auftragsstation
  Der Fluxprozess wird in einer separaten Station rechts vom Drehteller durchgeführt. Die Leiterplatte wird manuell positioniert und das Flussmittel wird mit einem Schrittmotor-gesteuerten Sprühventil entlang der Lötstellen aufgetragen.

• Schneller Fluxprozess
  Der Fluxprozess dauert in der Regel weniger als eine Sekunde, wodurch der Produktionsablauf effizient gestaltet wird. Während des Flussmittelauftrags hält die Bedienperson die Leiterplatte in Position.

• Fehlermeldung bei Positionsabweichungen
  Sollte die Leiterplatte während des Flussmittelauftrags ihre Position verändern, erfolgt eine automatische Fehlermeldung, um die Prozesssicherheit zu gewährleisten.

• Präzise Positionierung der Fügepartner
  Die Bauteilaufnahme sorgt für eine exakte Positionierung der zu lötenden Komponenten. Die Bedienperson hat die Möglichkeit, über ein Kamerasystem die Ausrichtung der Litzen auf den Lötpads zu überprüfen und bei Bedarf manuell zu korrigieren.

• Kamerasystem zur Kontrolle der Litzenpositionen
  Das Kamerasystem erlaubt eine visuelle Kontrolle der Litzenausrichtung vor dem Lötprozess. Dadurch können manuelle Korrekturen in Echtzeit vorgenommen werden, um Fehler zu vermeiden und die Präzision zu erhöhen.

• Fluxmittelbevorratung in einem Tanksystem
  Linksseitig der Anlage befindet sich die Flussmittelbevorratung in einem Tanksystem. Diese sorgt für eine kontinuierliche Versorgung der Flussmittel-Auftragsstation.

• Komfortable Bedienung über farbiges Touch-Bedienfeld
  Die Steuerung und Parametrierung des Systems erfolgt über ein intuitives, farbiges Touch-Bedienfeld, das eine einfache Anpassung der Prozesseinstellungen ermöglicht.

Dieses XXL Bügellötsystem bietet eine hocheffiziente und präzise Lösung für anspruchsvolle Lötanwendungen, bei denen unterschiedliche Drahtquerschnitte verarbeitet werden müssen. Die Kombination aus automatisierter Fluxstation, Drehteller und Kamerakontrolle gewährleistet höchste Prozesssicherheit und Qualität.
