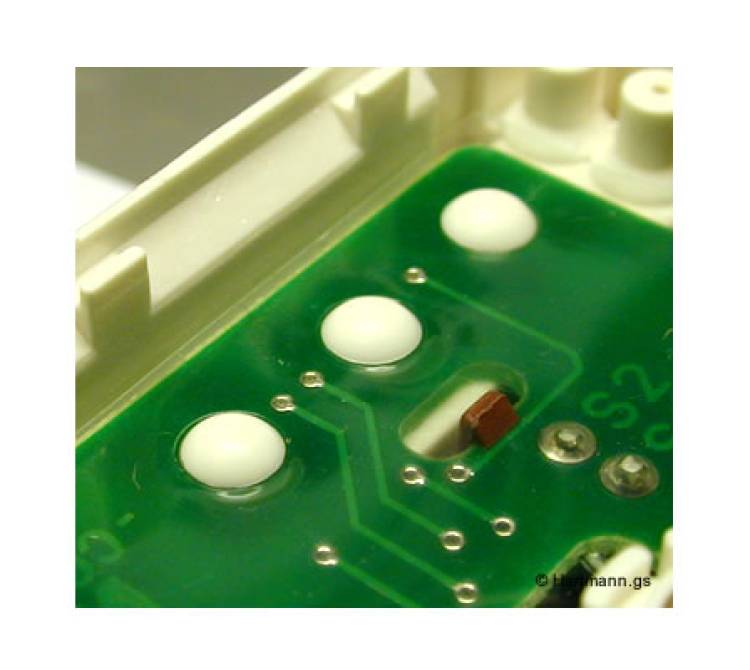

Kunststoffdome fixieren eine Leiterplatte in einem Kunststoff Bauelement.

Materialeigenschaften von PA6-GF30

• Hohe Steifigkeit und Festigkeit: Durch die Glasfaserverstärkung wird das Material sehr steif und fest, was die Fixierung erleichtern kann, aber auch Sprödigkeit erhöht.
• Wärmebeständigkeit: PA6-GF30 hat eine gute Wärmebeständigkeit, was es für Anwendungen in wärmebelasteten Umgebungen geeignet macht.
• Feuchtigkeitsaufnahme: PA6 nimmt Feuchtigkeit auf, was die mechanischen Eigenschaften beeinflussen kann.

Konstruktionsüberlegungen für Kunststoffdome

• Durchmesser des Doms: Ein Durchmesser von ca. 3,2 mm ist eine übliche Größe, muss aber im Verhältnis zur PCB und den Anforderungen der Anwendung dimensioniert sein.
• Wandstärke: Die Wandstärke des Doms sollte ausreichend dimensioniert sein, um mechanische Belastungen zu widerstehen, aber nicht so dick, dass das Material spröde wird.
• Einführungswinkel: Ein konischer Einführungswinkel kann helfen, die Leiterplatte leicht zu positionieren und zu fixieren.
• Spannung und Druckverteilung: Die Dome sollten so konstruiert sein, dass sie die Spannung gleichmäßig auf die PCB verteilen, um Spannungsrisse zu vermeiden.

Fixierungsmethoden

1. Einrastverbindung: Die Dome können so konstruiert sein, dass sie in Öffnungen der Leiterplatte einrasten. Dies erfordert eine präzise Fertigung, um sicherzustellen, dass die Dome genau in die Löcher passen.
2. Schraubverbindung: Bei Bedarf können die Dome mit Gewinden versehen werden, um Schrauben zur zusätzlichen Fixierung der PCB aufzunehmen.
3. Wärmeverformung: Ein Erwärmen des Domes nach Einsetzen der PCB kann helfen, eine dauerhafte und feste Verbindung zu schaffen, indem das Material sich leicht verformt und die PCB festklemmt.

Fertigungstechniken

• Spritzguss: Die Dome können direkt im Spritzgussverfahren in das Bauelement integriert werden. Hierbei muss auf die genaue Dimensionierung und die Spritzparameter geachtet werden, um die gewünschten mechanischen Eigenschaften zu erreichen.
• Nachbearbeitung: In einigen Fällen kann eine Nachbearbeitung erforderlich sein, um sicherzustellen, dass die Dome die richtigen Abmessungen und die gewünschte Oberflächenqualität haben.

Qualitätskontrolle

• Maßkontrolle: Sicherstellen, dass die Dome präzise Maße haben und in die vorgesehenen Öffnungen passen.
• Mechanische Tests: Belastungstests durchführen, um sicherzustellen, dass die Fixierung unter den erwarteten Betriebsbedingungen zuverlässig ist.
• Umweltbeständigkeit: Tests auf Feuchtigkeits- und Temperaturbeständigkeit durchführen, um sicherzustellen, dass die Verbindung langfristig stabil bleibt.

Durch die Berücksichtigung dieser Punkte kann eine sichere und dauerhafte Fixierung der Leiterplatte in einem Kunststoffbauelement mit PA6-GF30-Domen erreicht werden.
