Bügellötung eines OLED auf einer Leiterplatte mittels flacher Lötbügel

Detaillierte Beschreibung der Bügellötung:

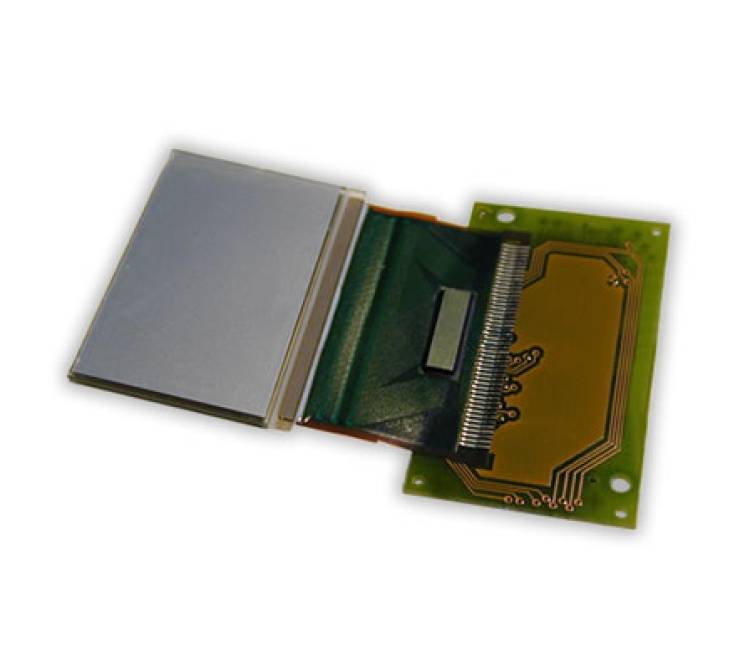

• 1. Positionierung des OLED-Anschluss-Flex:

  • Der Anschluss-Flex des OLED enthält die notwendigen elektrischen Verbindungen, die mit der Leiterplatte verlötet werden müssen.
  • Die exakte Positionierung des Flex erfolgt mithilfe von Passstiften und entsprechenden Bohrungen sowohl im Flex als auch in der Leiterplatte. Dies gewährleistet eine präzise Ausrichtung der Kontaktflächen und verhindert mögliche Fehlpositionierungen während des Lötvorgangs.

• 2. Verwendung von flachen Lötbügeln:

  • Zur Lötung werden flache Lötbügel eingesetzt. Diese Lötbügel bieten eine gleichmäßige Wärmeverteilung über die gesamte Lötfläche, was für die empfindlichen OLED-Anschlüsse besonders wichtig ist, um Überhitzung oder Beschädigungen zu vermeiden.
  • Die flache Form der Lötbügel ermöglicht eine großflächige Kontaktaufnahme mit den Lötpads, was eine gleichmäßige Schmelze des Lots und eine zuverlässige Verbindung zwischen Flex und Leiterplatte gewährleistet.

• 3. Präziser Wärmeeintrag:

  • Der Wärmeeintrag erfolgt kontrolliert und präzise, um das empfindliche OLED und den flexiblen Anschluss nicht zu überhitzen.
  • Die flachen Lötbügel bieten den Vorteil, dass sie auch bei variierenden Materialien oder Lötgrößen eine gleichbleibende Wärmeeinbringung gewährleisten, wodurch gleichmäßige und saubere Lötverbindungen entstehen.

• 4. Lötpads und Verbindungen:

  • Die Lötpads auf der Leiterplatte sind speziell für die Verbindung mit dem OLED-Anschluss-Flex ausgelegt. Diese Pads sind für die Aufnahme der flexiblen Kontakte optimiert und sorgen nach der Lötung für eine zuverlässige elektrische Verbindung.
  • Eine sorgfältige Kontrolle der Lötstellen stellt sicher, dass keine Kurzschlüsse oder unzureichende Verbindungen entstehen.

• 5. Prozessüberwachung:

  • Der Lötprozess kann mit einer Überwachung der Temperatur und der Kontaktzeit erfolgen, um sicherzustellen, dass das Lötgut nicht überhitzt und die Verbindungen mechanisch stabil und elektrisch leitfähig sind.
  • Durch diese Überwachung kann eine gleichbleibend hohe Lötqualität auch bei Serienfertigungen garantiert werden.

Vorteile des Verfahrens:

• Präzise Positionierung: Die Verwendung von Passstiften und Bohrungen gewährleistet eine exakte Platzierung des OLED-Anschluss-Flex auf den Lötpads der Leiterplatte.
• Gleichmäßiger Wärmeeintrag: Flache Lötbügel ermöglichen eine gleichmäßige Verteilung der Wärme über die gesamte Lötstelle, was besonders bei empfindlichen Materialien wie OLEDs wichtig ist.
• Hohe Prozesssicherheit: Die Überwachung des Lötprozesses und der kontrollierte Wärmeeintrag sorgen für stabile und zuverlässige Lötverbindungen.
• Vermeidung von Überhitzung: Durch die flachen Lötbügel wird das Risiko von Überhitzung und Beschädigung des OLED minimiert.

Dieses Verfahren bietet eine optimale Lösung für die Lötung von OLED-Anschlüssen auf Leiterplatten und gewährleistet eine hohe Verbindungsqualität sowie Zuverlässigkeit in der Anwendung.
