Präzise und Effiziente Integration: Die Heißverstemmsystem für Automatisierte Produktionsanlagen.

Konstruktion Sep 10, 2024 25 Add to Reading List

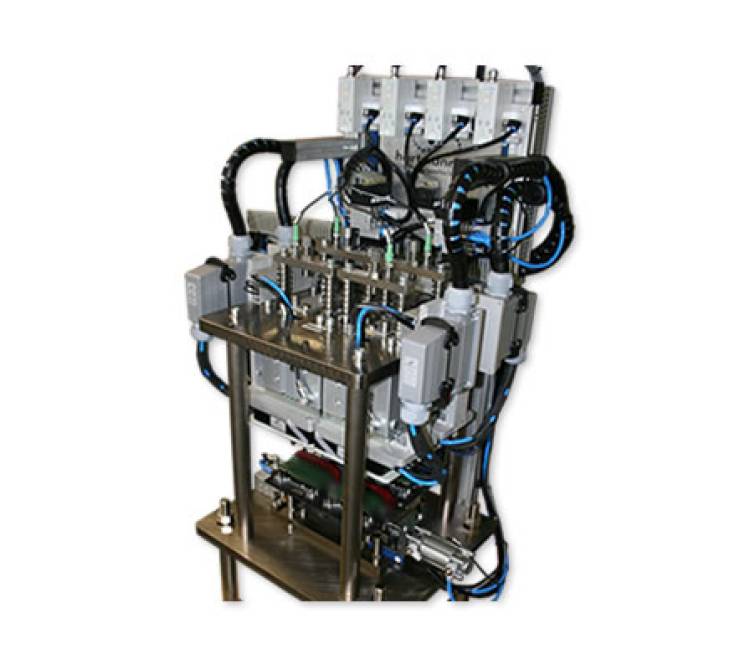

Das beschriebene System ist eine hochpräzise Heißverstemmzelle, die zur Integration in eine bestehende Produktionsanlage konzipiert wurde. Sie besteht aus vier unabhängig arbeitenden Heißverstemmköpfen, die jeweils mit zehn Thermoden ausgestattet sind, was eine gleichzeitige Bearbeitung von mehreren Kunststoffpins ermöglicht. Hier ist eine detaillierte Übersicht der Hauptmerkmale des Systems:

Integration in bestehendes Inline-Transportsystem: Die Heißverstemmzelle wird nahtlos in eine vorhandene Anlage integriert, die mit einem Transportsystem ausgestattet ist, das Werkstückträger transportiert.
Unabhängige Heißverstemmköpfe: Die vier Heißverstemmköpfe arbeiten unabhängig voneinander und sind individuell parametrierbar. Dies bietet Flexibilität bei der Bearbeitung unterschiedlicher Produkte oder Prozessanforderungen.
Thermodenausstattung: Jeder Heißverstemmkopf ist mit zehn Thermoden ausgestattet, sodass in einem Arbeitsschritt zehn Kunststoffpins zu Domen umgeformt werden können. Insgesamt arbeitet die Zelle mit 40 Thermoden gleichzeitig.
Hochlast-Indexiereinheit: Der Werkstückträger wird vom Transportsystem gehoben und für den Verstemmprozess positioniert. Diese Einheit sorgt für eine präzise Positionierung der Bauteile.
Prozesssteuerung und Überwachung: Während des Heißverstemmens werden Temperatur, Kraft und der Einsinkweg (also der Weg, den die Pins während des Prozesses zurücklegen) gemessen und ausgewertet, um die Qualität und Wiederholgenauigkeit sicherzustellen.
Modularität und Austauschbarkeit: Jeder Heißverstemmkopf ist einzeln austauschbar, was dank Steckverbindern und wenigen Schrauben in kurzer Zeit möglich ist. Dies minimiert Ausfallzeiten bei Wartung oder Reparatur.
Geschlossene Kraftzelle: Das gesamte System basiert auf einer geschlossenen Kraftzelle, die die bei dem Prozess auftretenden hohen Kräfte aufnimmt und sicherstellt, dass diese reproduzierbar auf das Produkt übertragen werden.

Zusätzliche Merkmale wie die Bauteilhöhen- und Einsinkwegmessung bieten weitere Präzision und Kontrolle über den Verstemmprozess. Das System eignet sich hervorragend für Anwendungen, bei denen hohe Wiederholgenauigkeit und Prozesskontrolle erforderlich sind.
