Präzise Bügellötung eines OLED auf einer Leiterplatte.

Prozessbeschreibung:

Vorbereitung:

1. Materialien und Werkzeuge:

   • OLED-Modul: Bereiten Sie das OLED-Modul vor, insbesondere den Flex-Anschluss mit den Bohrungen.
   • Leiterplatte: Stellen Sie sicher, dass die Leiterplatte sauber ist und die Lötpads gut zugänglich sind.
   • Flache Lötbügel: Verwenden Sie flache Lötbügel, die für die Bügellötung entwickelt wurden.
   • Passstifte: Diese dienen zur präzisen Positionierung des Flex-Anschlusses des OLEDs.

2. Ausrichtung und Positionierung:

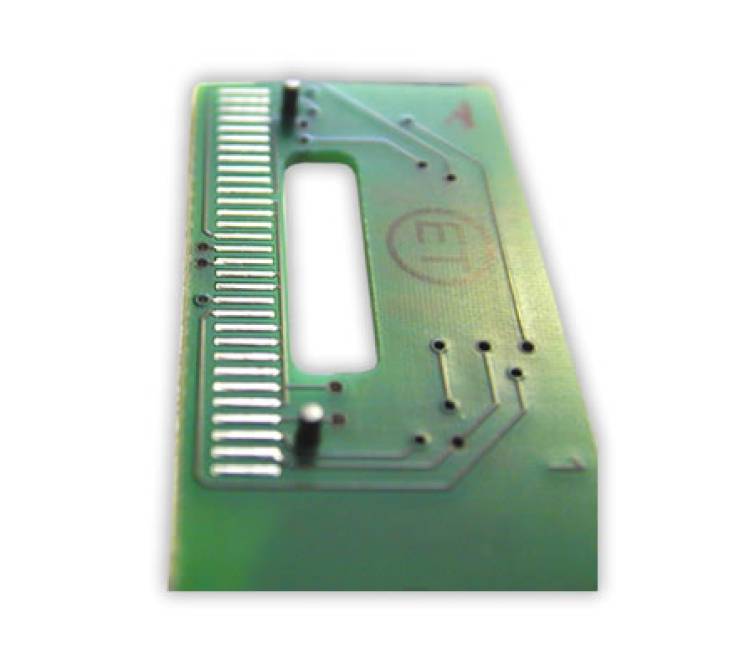

   • Passstifte und Bohrungen: Positionieren Sie den Flex-Anschluss des OLEDs auf der Leiterplatte. Die Passstifte auf der Leiterplatte sollten durch die entsprechenden Bohrungen im Flex-Anschluss geführt werden. Dies stellt sicher, dass die Lötpads des OLEDs genau auf die Lötpads der Leiterplatte ausgerichtet sind.

Lötprozess:

1. Erwärmung der Lötbügel:

   • Temperaturkontrolle: Stellen Sie die Lötbügel auf die erforderliche Temperatur ein, typischerweise zwischen 250°C und 300°C, abhängig vom verwendeten Lötmaterial.

2. Durchführung der Lötung:

   • Andruck des Lötbügels: Drücken Sie den flachen Lötbügel gleichmäßig auf die Lötstelle. Die halbkardanische Aufhängung des Lötbügels sorgt für einen optimalen, koplanaren Andruck.
   • Lötzeit: Halten Sie den Lötbügel für die erforderliche Zeit auf der Lötstelle, um eine gute Benetzung der Pads zu gewährleisten, ohne die Komponenten zu überhitzen.

3. Abkühlung:

   • Aktive Luftkühlung: Nach dem Lötprozess wird der Lötbügel aktiv gekühlt, um die Abkühlzeit zu minimieren und die Verbindung zu stabilisieren.

Nachbearbeitung und Inspektion:

1. Visuelle Inspektion:

   • Überprüfen Sie die gelöteten Verbindungen visuell, um sicherzustellen, dass keine kalten Lötstellen oder Kurzschlüsse vorhanden sind. Eine gute Lötverbindung sollte glänzend und gleichmäßig aussehen.

2. Elektrische Tests:

   • Führen Sie elektrische Tests durch, um die Funktionalität der Verbindungen zu überprüfen. Stellen Sie sicher, dass die OLED ordnungsgemäß mit der Leiterplatte verbunden ist und alle elektrischen Verbindungen intakt sind.

Beispiel für den Lötprozess:

• Vorbereitung: Das OLED-Modul wird so positioniert, dass die Bohrungen im Flex-Anschluss genau über die Passstifte der Leiterplatte passen.
• Erwärmung: Der flache Lötbügel wird auf die gewünschte Temperatur erhitzt.
• Lötung: Der erhitzte Lötbügel wird auf die Lötstelle gedrückt, und das Lötmaterial schmilzt und verbindet die Pads des Flex-Anschlusses mit denen der Leiterplatte.
• Abkühlung: Der Lötbügel wird entfernt, und die Verbindung kühlt ab und wird fest.

Vorteile der Bügellötung:

• Präzision: Die Verwendung von Passstiften und Bohrungen ermöglicht eine exakte Ausrichtung der Lötstellen.
• Zuverlässigkeit: Die gleichmäßige Wärmeverteilung durch den flachen Lötbügel sorgt für konsistente Lötverbindungen.
• Effizienz: Der Prozess ist schnell und kann leicht in automatisierte Fertigungslinien integriert werden.

Durch die präzise Anwendung der Bügellötung mit flachen Lötbügeln kann eine zuverlässige und dauerhafte Verbindung zwischen einem OLED und einer Leiterplatte hergestellt werden. Diese Methode gewährleistet eine hohe Qualität und Konsistenz, die in der modernen Elektronikfertigung unerlässlich sind.
