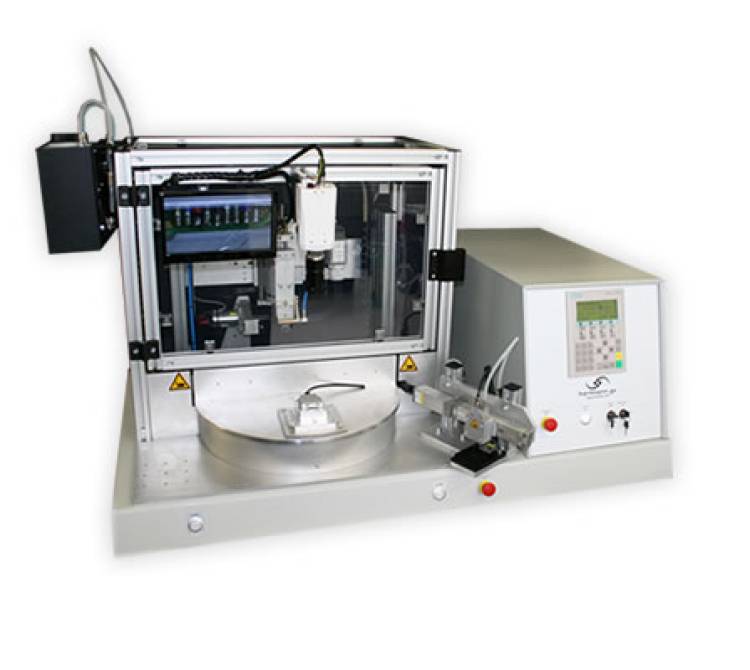

XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation.
-
Flussmittel-Auftragsstation: Eine manuelle Station auf der rechten Seite der Anlage, in der die Leiterplatte positioniert wird, um Flussmittel aufzutragen. Ein Schrittmotor bewegt das Flussmittel-Sprühventil über der Lötstelle entlang. Während dieses Prozesses hält die Bedienperson die Leiterplatte. Eine Fehlermeldung wird generiert, wenn die Position der Leiterplatte während des Flussmittelauftrags verändert wird.
-
Bauteilaufnahme und Ausrichtung: Die Bauteilaufnahme positioniert die Fügepartner, während die Bedienperson mithilfe eines Kamerasystems die Ausrichtung der Litzen auf den Lötpads kontrollieren kann. Bei Bedarf können einzelne Litzenpositionen manuell korrigiert werden.
-
Automatischer Lötprozess: Ein Drehteller, der mittels Zweihandauslösung aktiviert wird, ermöglicht den automatischen Lötprozess.
-
Flussmittelbevorratung: Auf der linken Seite der Anlage befindet sich ein Tanksystem zur Bevorratung von Flussmittel.
Diese Anlage ist sehr gut durchdacht, um eine präzise und effiziente Lötung von XXL-Komponenten mit Litzenlötungen zu ermöglichen.
