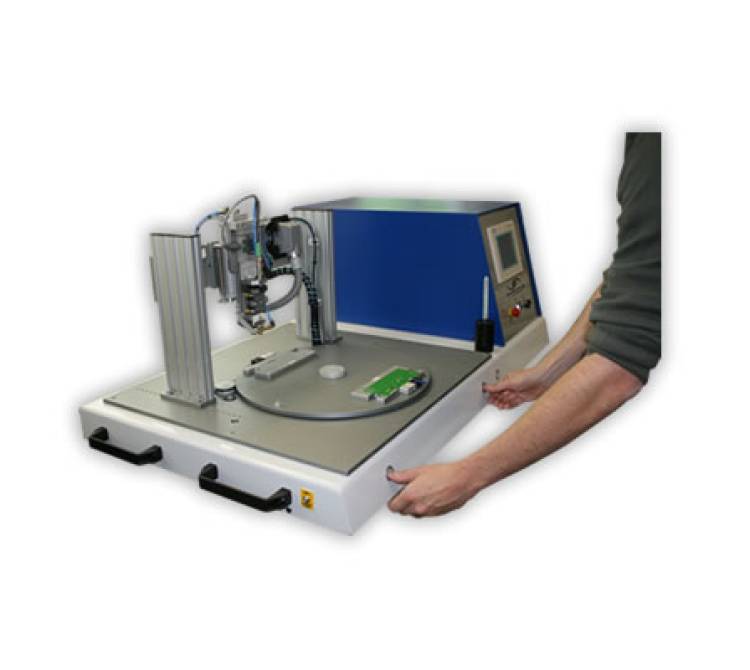

Bügellötsystem mit Drehteller in Desktop-Ausführung: Großdimensionierte Lösung für vielseitige Lötprozesse.

Eigenschaften:

• Standardsystem mit Drehteller (Durchmesser 500mm): Der groß dimensionierte Drehteller bietet ausreichend Platz für umfangreiche Lötaufgaben und ermöglicht die Befestigung von bis zu vier Bauteilaufnahmen.

• Vier logische Arbeitspositionen: Der Drehteller kann bis zu vier Arbeitspositionen zugeordnet werden, wie z.B. 1. Einlegen; 2. Flussmittelauftrag; 3. Bügellötung; 4. Elektrische Prüfung oder AOI, was eine hohe Flexibilität und Anpassungsfähigkeit ermöglicht.

• Gehäuse für bis zu 3 Lötbügel: Das vergrößerte Gehäuse bietet Platz für Steuereinheiten von bis zu drei Lötbügeln, was die Effizienz und Produktivität des Systems erhöht.

• Elektromotorischer Antrieb: Der Drehteller wird mittels Treibrad elektromotorisch angetrieben und über Zweihandtaster betätigt. Der Teller arretiert automatisch im System, wodurch der Lötprozess gestartet wird.

• Flexible Umhausung: Das System ist in unterschiedlichen Umhausungsausführungen verfügbar, wie z.B. ESD Acrylglas oder Profilumhausung mit Tür, um verschiedenen Anforderungen gerecht zu werden.

• Halbkardanische Lötbügelaufhängung: Diese Ausführung sorgt für einen bestmöglichen koplanaren Andruck des Lötbügels auf der Lötstelle, ideal für flache Lötstellen. Für Litzen- oder Kabellötungen wird eine Präzisions-Schlittenführung eingesetzt.

• Einstellbare Anpresskraft und Schnellwechselsystem: Die Anpresskraft ist für beide Varianten einstellbar, und der Lötbügel lässt sich dank des Schnellwechselsystems mit Steckverbinder und Montageelement an einer pneumatischen Hubvorrichtung in weniger als 2 Minuten austauschen.

• Aktive Luftkühlung und Temperaturüberwachung: Der Lötbügel wird am Ende der Lötphase aktiv luftgekühlt, und das System verfügt über ein redundantes Temperaturüberwachungssystem mit zusätzlichem Temperaturfühler.

• Umfangreiche Überwachungs- und Steuerungsmöglichkeiten: Komplexe Überwachungsoptionen für das programmierte Lötprofil und eine Standard SPS mit Bedienfeld ermöglichen eine präzise Steuerung und Anpassung des Systems. Kundenspezifische Anpassungen und die Integration weiterer Funktionen sind problemlos möglich.

• Vielfältige Einstellparameter: Das System bietet zahlreiche Einstellparameter, wie Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur, Speicherung unterschiedlicher Produkt- und Parametersätze, diverse Zähler und eine automatische Kalibrierfunktion für neue Lötbügel.

Vorteile:

• Hohe Flexibilität und Anpassungsfähigkeit: Dank der vielfältigen Einstellmöglichkeiten und der modularen Bauweise kann das System leicht an spezifische Anforderungen angepasst werden.
• Effizienz und Produktivität: Die Möglichkeit, mehrere Bauteilaufnahmen zu bearbeiten und bis zu drei Lötbügel gleichzeitig zu steuern, erhöht die Effizienz und Produktivität erheblich.
• Präzision und Kontrolle: Die halbkardanische Aufhängung und die umfangreichen Überwachungsfunktionen gewährleisten eine hohe Präzision und Kontrolle bei jedem Lötvorgang.

Dieses Bügellötsystem mit Drehteller in Desktop-Ausführung ist die perfekte Lösung für Anwender, die eine flexible, leistungsstarke und präzise Möglichkeit zur Durchführung komplexer Lötprozesse benötigen.
