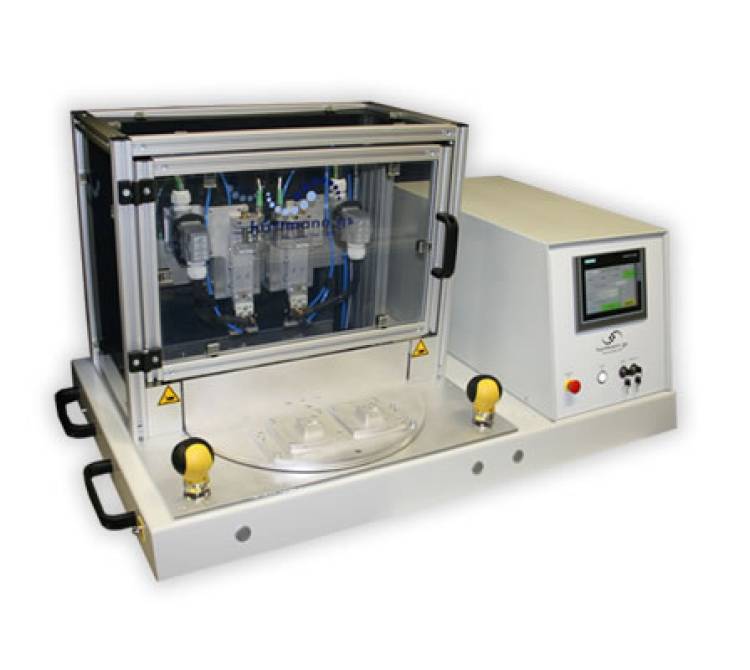

Heißverstemmsystem der XXL Baureihe mit Drehteller.

Merkmale des Heißverstemmsystems

1. Drehteller

   • Durchmesser: Der Drehteller hat einen Durchmesser von 550 mm und ermöglicht die Aufnahme und Rotation der Werkstückträger.
   • Rotation: Durch eine 180° Rotation werden die Werkstückträger in den umhausten Arbeitsbereich der Anlage eingebracht. Dies erfolgt über zwei kundenseitig gewünschte Sicherheitstaster (runde, gelb-schwarze Elemente), die die Rotation auslösen.

2. Werkstückträger

   • Produktspezifisch: Die Werkstückträger sind auf die zu bearbeitenden Komponenten abgestimmt und gewährleisten eine präzise Positionierung.
   • Doppeltes System: Zwei produktspezifische Werkstückträger ermöglichen die gleichzeitige Bearbeitung von zwei Produkten.

3. Mehrfach-Heißverstemmeinheiten

   • Unabhängig operierend: Zwei unabhängige Mehrfach-Heißverstemmeinheiten arbeiten gleichzeitig und unabhängig voneinander, was die Effizienz und Flexibilität des Systems erhöht.
   • Mehrfachbearbeitung: Jede Heißverstemmeinheit kann mehrere Verstemmpunkte gleichzeitig bearbeiten.

4. Bedienfeld

   • Rechtsseitig untergebracht: Alle relevanten Einstellungen und Signalisierungen werden über das rechtsseitig angebrachte Bedienfeld realisiert.
   • Benutzerfreundlichkeit: Das Bedienfeld ermöglicht eine einfache und intuitive Steuerung des gesamten Systems.

5. Stand-Alone Anlage

   • Betrieb auf Arbeitstisch: Die Anlage ist für den Betrieb auf einem Arbeitstisch konzipiert und kann somit flexibel in verschiedenen Arbeitsumgebungen eingesetzt werden.

6. Sicherheit

   • Sicherheitstaster: Zwei gelb-schwarze Sicherheitstaster gewährleisten die sichere Auslösung der Drehtellerrotation.
   • Umhauster Arbeitsbereich: Der Arbeitsbereich ist umhaust, um die Sicherheit der Bedienperson während der Bearbeitung zu gewährleisten.

Funktionsweise des Heißverstemmsystems

1. Vorbereitung

   • Die zu bearbeitenden Komponenten werden in die produktspezifischen Werkstückträger eingelegt.
   • Die Bedienperson positioniert die Werkstückträger auf dem Drehteller.

2. Rotation und Bearbeitung

   • Die Rotation des Drehtellers wird über die kundenseitig gewünschten Sicherheitstaster ausgelöst.
   • Der Drehteller rotiert um 180°, wodurch die Werkstückträger in den umhausten Arbeitsbereich der Anlage gelangen.

3. Heißverstemmen

   • Die zwei unabhängig operierenden Mehrfach-Heißverstemmeinheiten beginnen gleichzeitig mit der Bearbeitung der beiden Produkte.
   • Jede Einheit führt den Heißverstemmvorgang an den vorgesehenen Verstemmpunkten durch.

4. Entladen und Bestücken

   • Während die Heißverstemmeinheiten arbeiten, kann die Bedienperson die durch die Rotation nach außen beförderten Werkstückträger entladen und neu bestücken.
   • Dieser parallele Arbeitsprozess maximiert die Effizienz und reduziert die Stillstandszeiten.

5. Steuerung und Überwachung

   • Alle Fertigungsrelevanten Einstellungen und Signalisierungen werden über das Bedienfeld gesteuert.
   • Der Fortschritt und Status des Heißverstemmvorgangs können hier überwacht werden.

Vorteile des Heißverstemmsystems

• Effizienz: Durch die gleichzeitige Bearbeitung von zwei Produkten und die parallele Bestückung und Entladung der Werkstückträger wird die Produktionszeit optimiert.
• Flexibilität: Unabhängig operierende Mehrfach-Heißverstemmeinheiten ermöglichen die Anpassung an verschiedene Produktionsanforderungen.
• Sicherheit: Kundenseitig gewünschte Sicherheitstaster und ein umhauster Arbeitsbereich gewährleisten einen sicheren Betrieb.
• Benutzerfreundlichkeit: Das intuitive Bedienfeld ermöglicht eine einfache Steuerung und Überwachung des gesamten Prozesses.

Dieses Heißverstemmsystem der XXL Baureihe eignet sich hervorragend für die effiziente und sichere Bearbeitung großer Werkstücke in verschiedenen industriellen Anwendungen.
