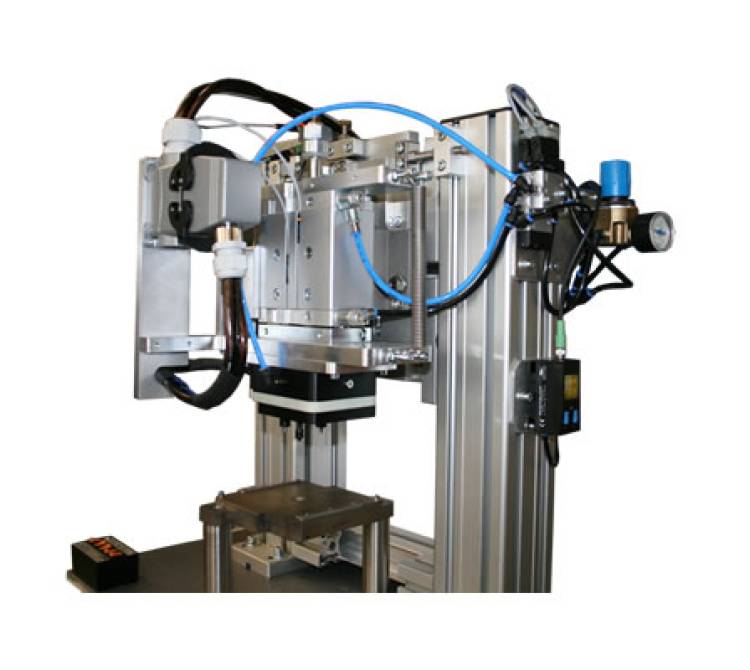

Heißverstemmanlage zur Integration in ein bestehendes Inlinesystem.

Heißverstemmanlage zur Integration in ein bestehendes Inlinesystem.

Technologie   Aug 28, 2024   126  Add to Reading List

Hauptmerkmale der Heißverstemmanlage:

  1. Integration in bestehende Inlinesysteme:

    • Kompatibel mit kundenseitigen Inlinesystemen (z.B. Bosch TS).
    • Integration über Standard-Schnittstellen (digitale Ein- und Ausgänge, Profibus, TCP/IP).

  2. Werkstückträger und Bearbeitungsprozess:

    • Werkstückträger transportieren bis zu vier Produkte gleichzeitig.
    • Vier unabhängige Heißverstemmeinheiten bearbeiten die Produkte in einem Schritt.
    • Pro Produkt werden 10 Pins zu Domen umgeformt.

  3. Steuerung und Parametrierung:

    • Kundenseitige Steuerung übermittelt zu bearbeitende Positionen.
    • Jeder der vier 10fach-Heißverstemmköpfe ist separat parametrierbar und überwachbar.
    • Steuerung des Bandsegments durch Heißverstemmsystem oder kundenseitige Steuerung.
    • Indexierung und Aushebung der Werkstückträger in den Bearbeitungsstationen.

  4. Heiz- und Abkühlprozess:

    • Temporär geheiztes System mit aktiver Abkühlung nach der Heizphase.
    • Freie Programmierung von Heiz- und Kühlphasen.

  5. Anpassbarkeit und Überwachungsfunktionen:

    • Kundenspezifische Anlagen und Sondermaschinen.
    • Von einfachen thermisch überwachten Systemen bis hin zu komplexen prozessüberwachten Systemen.
    • Funktionen zur Bauteilhöhen- und Einsinkwegmessung, permanenter Kraftmessung und Datenkommunikation.

  6. Werkzeuge und Beschichtungen:

    • Produktspezifische Fertigung der Heißverstemmwerkzeuge.
    • Einfache und reproduzierbare Wechsel der Heißverstemmköpfe.
    • Innovative Beschichtungstechnologien für hohe Standzeiten und Widerstandsfähigkeit.
    • Mikrohärte der Beschichtungen bis zu HV 0,05 von 3.300.

  7. Anlagensteuerung und Sicherheitsfunktionen:

    • Umfangreiche Überwachungsfunktionen (Warn- und Störmeldungen).
    • Stück- und Wartungszähler, Speicherung von Fertigungsparametern für 10 oder mehr Produkte.
    • Anzeige der aktuellen Prozess-Messwerte.
    • Passwortschutz für Änderungen prozessrelevanter Parameter.
    • Schlüsselschalter zur Quittierung schwerwiegender Fehlermeldungen.

Vorteile und Nutzen:

  • Hohe Flexibilität und Anpassbarkeit: Die Anlage kann spezifisch auf die Anforderungen des Kunden abgestimmt werden, sowohl in Bezug auf die Werkstückträger als auch auf die Heißverstemmköpfe und die Steuerung.
  • Effiziente Prozessüberwachung: Umfassende Überwachungs- und Steuerungsmöglichkeiten ermöglichen eine präzise Kontrolle und Anpassung des Verstemmvorgangs.
  • Langlebigkeit und Wartungsfreundlichkeit: Dank innovativer Beschichtungen und leicht wechselbarer Werkzeuge sind die Systeme langlebig und wartungsarm.
  • Sicherheit und Zuverlässigkeit: Zahlreiche Sicherheitsfunktionen und Schutzmechanismen gewährleisten einen sicheren Betrieb und schnelle Reaktion auf Störungen.
