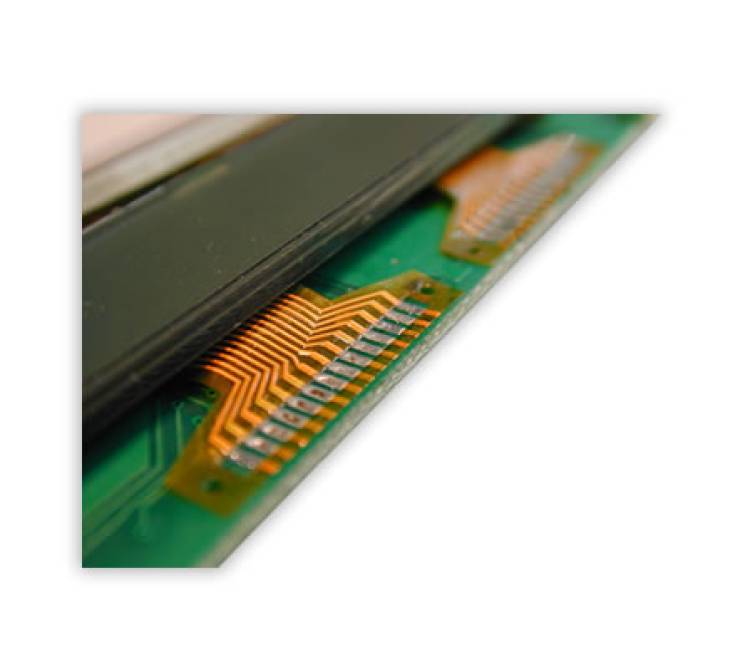

Lötung eines LCD auf einer Leiterplatte.

Lötung eines LCD auf einer Leiterplatte.

Anwendungen   Juni 5, 2024   42  Add to Reading List

Komponenten und Werkzeuge

  1. LCD mit Anschluss-Flex: Das LCD-Modul hat ein flexibles Anschlusskabel (Flex), das die elektrischen Verbindungen bereitstellt.
  2. Leiterplatte (PCB): Die Leiterplatte hat spezielle Lötpads für die Anschlüsse des LCDs.
  3. Flache Lötbügel: Diese werden zum Erwärmen und Löten der Kontakte verwendet.
  4. Passstifte und Bohrungen: Diese sorgen für die präzise Positionierung der Flex-Anschlüsse auf den Lötpads.
  5. Lötstation mit Bügellötkopf: Ein temperaturgeregeltes Lötgerät mit einem flachen Lötkopf.

Schritt-für-Schritt-Anleitung zur Bügellötung

  1. Vorbereitung der Komponenten

    • Reinigung: Reinigen Sie die Lötpads auf der PCB und die Kontaktflächen des Flexkabels, um sicherzustellen, dass keine Verunreinigungen die Lötverbindung beeinträchtigen.
    • Positionierung: Platzieren Sie die Passstifte in die entsprechenden Bohrungen der PCB und der Flex, um sicherzustellen, dass die Kontaktflächen genau übereinander liegen.

  2. Ausrichtung der Flex-Anschlüsse

    • Setzen Sie die Flex-Anschlüsse des LCDs auf die Lötpads der PCB. Stellen Sie sicher, dass die Passstifte durch die entsprechenden Bohrungen führen und die Flex stabil und korrekt positioniert ist.

  3. Einstellen der Lötparameter

    • Temperatur: Stellen Sie die Löttemperatur passend zum Lot und den verwendeten Materialien ein. Für herkömmliches bleifreies Lot beträgt die Temperatur typischerweise etwa 350°C bis 380°C.
    • Druck: Stellen Sie den Druck des Bügellötkopfs so ein, dass er ausreichenden Kontakt ohne übermäßige Belastung bietet.

  4. Durchführen der Bügellötung

    • Vorheizen: Erwärmen Sie die Kontaktflächen kurz vor, um eine gleichmäßige Temperaturverteilung sicherzustellen.
    • Löten: Senken Sie den flachen Lötbügel auf die Kontaktfläche ab und halten Sie ihn für die erforderliche Zeit (normalerweise einige Sekunden), bis das Lot schmilzt und eine zuverlässige Verbindung herstellt.
    • Abkühlen: Lassen Sie die Lötverbindungen kurz abkühlen, bevor Sie den Lötbügel entfernen.

  5. Überprüfung der Lötverbindungen

    • Visuelle Inspektion: Überprüfen Sie die Lötstellen auf Gleichmäßigkeit und Vollständigkeit. Stellen Sie sicher, dass alle Kontakte sauber verlötet sind und keine kalten Lötstellen oder Brücken bestehen.
    • Elektrische Tests: Führen Sie elektrische Tests durch, um sicherzustellen, dass alle Verbindungen korrekt und funktional sind.

Wichtige Tipps und Hinweise

  • Sicherheitsmaßnahmen: Tragen Sie geeignete Schutzausrüstung und arbeiten Sie in einem gut belüfteten Bereich.
  • Lotmenge: Verwenden Sie die richtige Menge Lot, um eine zuverlässige Verbindung zu gewährleisten, ohne die Kontakte zu überladen.
  • Rework: Falls nötig, kann eine Nachbearbeitung durchgeführt werden, um eventuelle Lötfehler zu korrigieren.

Durch sorgfältige Planung und Durchführung der Bügellötung kann eine robuste und zuverlässige Verbindung zwischen dem LCD und der Leiterplatte erreicht werden.
