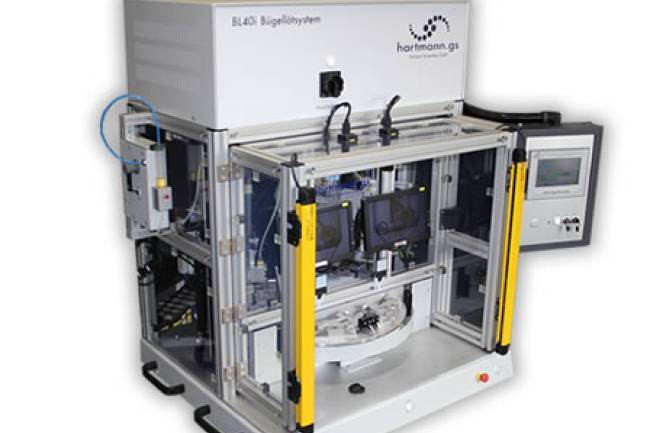

Heißverstemmsystem mit Doppel-Heißverstemmkopf.
1. Lineare Anordnung von formgebenden Elementen
- Zwei formgebende Elemente sind linear angeordnet, um eine gleichmäßige Verteilung der Kräfte und eine präzise Formgebung zu gewährleisten.

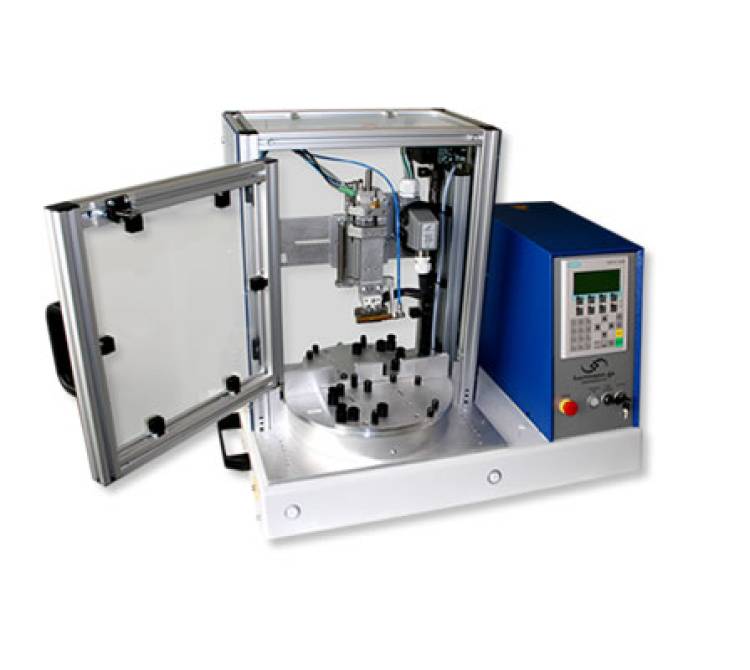

2. Standard Heißverstemmsystem
- Das System ist mit einem pneumatisch angetriebenen Drehteller ausgestattet, der einen Durchmesser von 330 mm aufweist und zwei Bauteilaufnahmen aufnehmen kann.
- Während ein Werkstückträger außerhalb der Anlage entladen und neu bestückt wird, wird das andere Produkt innerhalb der Anlage verstemmt.
3. Temporär geheiztes System
- Nach der Heizphase erfolgt eine aktive Abkühlung auf dem Produkt, was zu einer verbesserten Prozesssicherheit und Qualität führt.
4. Stand-Alone System
- Das System kann sowohl als Steh- als auch als Sitzarbeitsplatz genutzt werden und bietet somit Flexibilität bei der Arbeitsplatzgestaltung.
5. Baukastensystem
- Die Baureihe wird als Baukastensystem angeboten und kann von einfachen, thermisch überwachten Systemen bis hin zu komplett prozessüberwachten Ausbaustufen konfiguriert werden.
- Ausbaustufen umfassen Bauteilhöhen- und Einsinkwegmessung, permanente Kraftmessung und Datenkommunikation (Traceability).
6. Produktspezifische Heißverstemmwerkzeuge
- Die eingesetzten Heißverstemmwerkzeuge werden spezifisch für die jeweiligen Produkte gefertigt.
- Der Regelungskreis des Systems ist flexibel und kann sowohl Einzelstempel als auch komplexe Mehrfach-Heißverstemmköpfe verarbeiten.
7. Reproduzierbarer Werkzeugwechsel
- Die Heißverstemmköpfe können in kürzester Zeit und reproduzierbar gewechselt werden, was die Wartung und Umrüstung erheblich vereinfacht.
8. Innovative Beschichtungstechnologien
- Hochgefüllte Kunststoffe profitieren von innovativen Beschichtungen, die eine Mikrohärte (HV 0,05) von bis zu 3.300 erreichen und den Abrasivverschleiß sowie die Erosion minimieren.
9. Frei programmierbare Steuerung
- Die Anlagensteuerung ermöglicht vollständig frei programmierbare Heiz- und Kühlphasen sowie umfangreiche Überwachungsfunktionen.
- Stück- und Wartungszähler, Speicherung der Fertigungsparameter für 10 oder mehr Produkte und Anzeige der aktuell erfassten Prozess-Messwerte sind integriert.
- Änderungen prozessrelevanter Parameter sind durch eine Passwortabfrage geschützt.
10. Arbeitssicherheit
- Das System erfüllt alle relevanten Anforderungen der Arbeitssicherheit durch eine Schutzumhausung und einen Schlüsselschalter, der die Schutztür freischaltet und öffnet.
- Schlüsselschalter und zusätzliche Sicherheitsmechanismen gewährleisten, dass schwerwiegende Fehlermeldungen nur autorisiert quittiert werden können.
Fazit
Dieses Heißverstemmsystem mit Doppel-Heißverstemmkopf bietet eine umfassende Lösung für das präzise und sichere Heißverstemmen von Kunststoffteilen. Mit seiner modularen Bauweise, flexiblen Steuerung und hohen Sicherheitsstandards ist es ideal für eine Vielzahl von industriellen Anwendungen geeignet.
