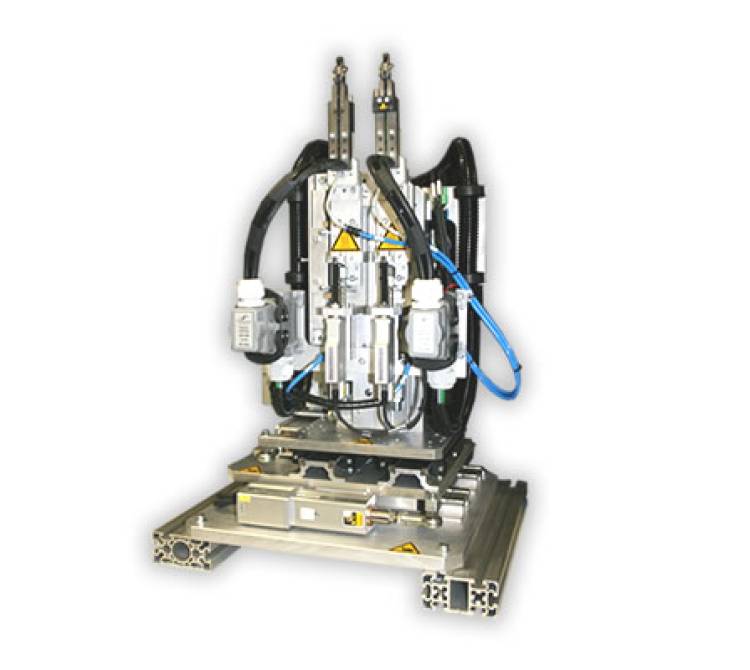

Heißverstemmeinheit zur Integration

Der Prozessablauf ist wie folgt:

1. Positionierung der Produkte: Die zu verstemmenden Produkte werden über einen kundenseitigen Rundtakttisch in die Bearbeitungsposition gebracht. Dieser Tisch sorgt dafür, dass die Produkte präzise und wiederholgenau an die richtige Stelle gelangen.

2. Fixierung der Produkte: Ein anlagenseitiger Niederhaltemechanismus hält das Produkt von oben in Position. Dies gewährleistet, dass das Produkt während des Verstemmprozesses stabil und unbeweglich bleibt.

3. Verstemmprozess: Die Heißverstemmthermoden werden von unten durch den Drehteller an das Produkt geführt. Dieser "von unten" Ansatz ist ungewöhnlich, aber in diesem Fall notwendig, um den speziellen Anforderungen der Anwendung gerecht zu werden.

4. Verstemmung an zwei Positionen: Die Verstemmung erfolgt an zwei verschiedenen Positionen. Diese Positionen sind aufgrund der hohen Anforderungen an den Fügeprozess mit zwei autonom arbeitenden und getrennt voneinander prozessüberwachten Thermoden ausgestattet. Jede Thermode arbeitet unabhängig und überwacht den Prozess eigenständig, was eine hohe Präzision und Qualität des Fügeprozesses sicherstellt.

5. Anpassung an Produktvielfalt: Bedingt durch die Vielfalt der in der Anlage gefertigten Produkte kann die gesamte Verstemmeinheit über ein XY-Positioniersystem in der Grundplatte flexibel den jeweiligen Verstemmpositionen nachgeführt werden. Dieses Positioniersystem ermöglicht es, die Einheit exakt an die verschiedenen Produkte und deren spezifische Verstemmpositionen anzupassen.

6. Kommunikation und Datenmanagement: Die Kommunikation mit der übergeordneten Anlagensteuerung erfolgt über ein Bussystem. Alle Prozessparameter und Prozessergebnisse werden für jeden Verstemmzyklus an eine Traceability-Datenbank übergeben. Dies ermöglicht eine lückenlose Rückverfolgbarkeit und Qualitätskontrolle der gefertigten Produkte.

7. Elektrische Komponenten: Die elektrischen Anlagenkomponenten sind in einem separaten Schaltschrank untergebracht. Dies sorgt für eine übersichtliche Anordnung und erleichtert die Wartung sowie den Schutz der elektrischen Systeme vor äußeren Einflüssen.

Zusammengefasst bietet diese Heißverstemmeinheit eine innovative Lösung für komplexe Verstemmprozesse mit hohen Anforderungen an Präzision und Flexibilität, unterstützt durch eine umfassende Datenverarbeitung und -speicherung zur Sicherstellung der Prozessqualität.

• Heißverstemmeinheit zur Integration: Eine spezielle Einheit zur Durchführung des Verstemmprozesses "von unten".
• Positionierung und Fixierung: Produkte werden durch einen Rundtakttisch in Position gebracht und durch einen Niederhaltemechanismus fixiert.
• Verstemmung: Durchführung durch von unten geführte Thermoden, mit unabhängiger Überwachung an zwei Positionen.
• Flexibilität: Anpassung der Verstemmeinheit an verschiedene Produkte über ein XY-Positioniersystem.
• Kommunikation und Datenmanagement: Prozessparameter und Ergebnisse werden an eine Traceability-Datenbank übergeben, Kommunikation erfolgt über ein Bussystem.
• Elektrische Komponenten: Untergebracht in einem separaten Schaltschrank für besseren Schutz und Wartung.
