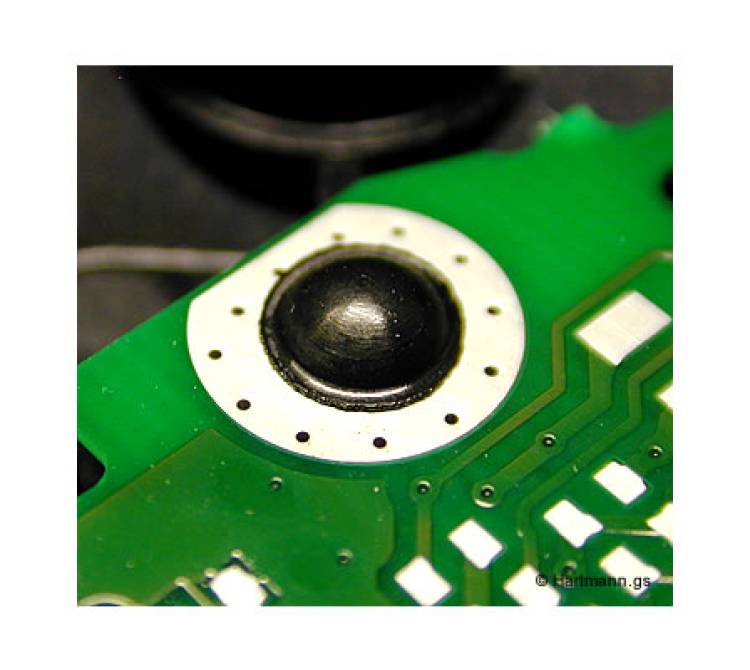

Fixierung einer Leiterplatte in einem Kunststoffbauelement durch Umformung von PA6-GF30-Domen

Detaillierte Beschreibung der Fixierung mittels PA6-GF30-Domen:

• 1. Materialeigenschaften von PA6-GF30:

  • PA6-GF30 ist ein Polyamid 6 (Nylon) verstärkt mit 30 % Glasfaser. Es zeichnet sich durch hohe mechanische Festigkeit, Steifigkeit und gute Wärmebeständigkeit aus.
  • Der hohe Glasfaseranteil sorgt für eine verbesserte Dimensionsstabilität, was bei der Umformung von Domelementen entscheidend ist, um eine dauerhafte und präzise Fixierung der Leiterplatte zu gewährleisten.

• 2. Verwendung von Kunststoffdomen zur Fixierung:

  • Die Kunststoffdome mit einem Durchmesser von ca. 3,2 mm werden durch passende Löcher in der Leiterplatte geführt.
  • Nach der Positionierung der Leiterplatte in dem Kunststoffbauelement werden die Dome durch thermische oder mechanische Umformung fixiert, ähnlich dem Prinzip der Nietenbildung.

• 3. Umformung der Dome:

  • Der Umformprozess kann durch Heißverstemmen erfolgen, bei dem die Dome lokal erwärmt werden, bis das Material weich wird. Anschließend wird Druck ausgeübt, um den Kunststoff zu verformen und die Dome über die Leiterplatte zu stauchen, wodurch eine feste Verbindung entsteht.
  • Durch den Glasfaseranteil im PA6-GF30-Material bleibt die Stabilität auch nach dem Umformen erhalten, was zu einer robusten, dauerhaften Verbindung führt.

• 4. Stabilität und Vibrationsfestigkeit:

  • Dank der Eigenschaften von PA6-GF30 bieten die geformten Dome eine hohe mechanische Stabilität und sind besonders widerstandsfähig gegen Vibrationen und mechanische Belastungen. Dies ist besonders wichtig in Anwendungen, bei denen die Leiterplatte starken mechanischen Kräften ausgesetzt sein könnte, z. B. in der Automobil- oder Industrieelektronik.

• 5. Anwendungsbereiche:

  • Automobilindustrie: Verwendung in Steuergeräten und Sensoreinheiten, bei denen die Leiterplatte sicher und vibrationsfest befestigt werden muss.
  • Elektronikindustrie: Fixierung von Leiterplatten in Geräten wie Haushaltsgeräten oder industriellen Steuerungen, die eine stabile und langlebige mechanische Verbindung erfordern.

Vorteile des Verfahrens:

• Hohe Festigkeit und Stabilität: Die Glasfaserverstärkung des PA6-Materials sorgt für eine langlebige und belastbare Fixierung.
• Vibrationsfestigkeit: Die Domverbindungen sind robust und widerstehen mechanischen Belastungen und Vibrationen, die in anspruchsvollen Anwendungen auftreten.
• Exakte Umformung: Die Materialeigenschaften ermöglichen eine präzise und stabile Umformung, die auch nach langer Einsatzdauer zuverlässig bleibt.

Dieses Verfahren bietet eine effiziente Lösung zur Fixierung von Leiterplatten in Kunststoffbauelementen und ist in vielen industriellen Anwendungen etabliert, wo hohe mechanische Belastbarkeit und Stabilität erforderlich sind.
