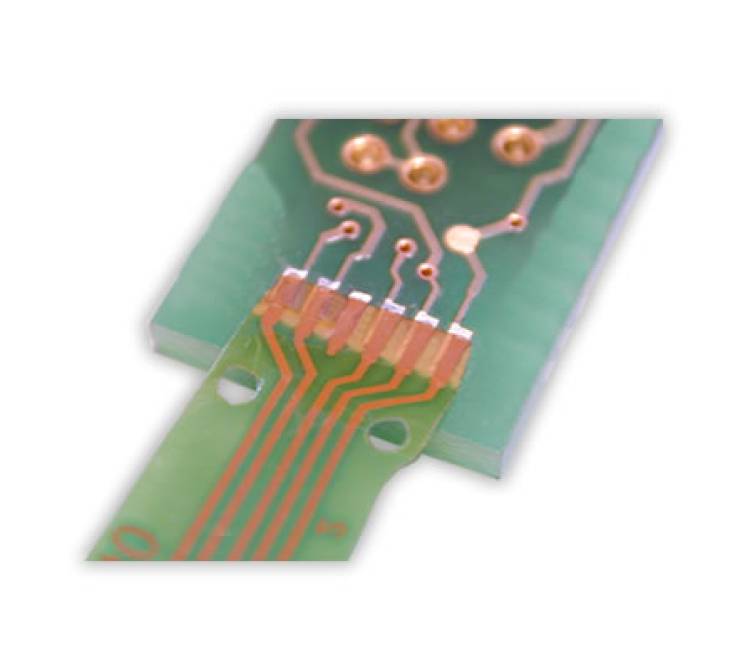

Lötung einer Flexfolie auf einer Leiterplatte.

Hier ist eine mögliche Schritt-für-Schritt-Anleitung für diesen Prozess:

1. Vorbereitung der Leiterplatte und der Flexfolie: Stelle sicher, dass die Oberflächen der Lötpads auf der Leiterplatte sauber sind und keine Verunreinigungen vorhanden sind. Überprüfe auch die Flexfolie auf Beschädigungen oder Verunreinigungen.

2. Positionierung der Flexfolie: Platziere die Flexfolie so auf der Leiterplatte, dass die Lötpads der Leiterplatte mit den entsprechenden Anschlüssen auf der Flexfolie übereinstimmen. Die Passstifte und Bohrungen helfen dabei, eine präzise Ausrichtung zu gewährleisten.

3. Fixierung der Flexfolie: Sobald die Flexfolie richtig positioniert ist, fixiere sie vorübergehend, um ein Verrutschen während des Lötprozesses zu verhindern. Dies kann mit Klebeband oder anderen geeigneten Methoden erfolgen.

4. Vorbereitung der Lötstation: Richte deine Lötstation ein, einschließlich des passenden Lötzinns und der Lötspitze für die Bügellötung. Stelle sicher, dass die Lötstation die richtige Temperatur hat, um das Lötzinn ordnungsgemäß zu schmelzen.

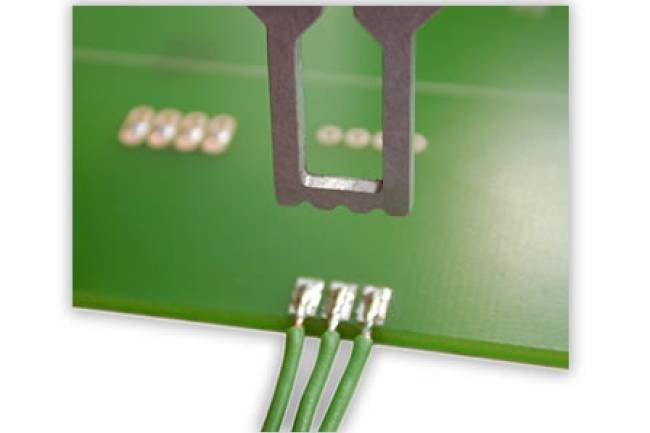

5. Durchführung der Bügellötung: Führe die Bügellötung durch, indem du die Lötbügel über die Lötpads der Leiterplatte und die entsprechenden Anschlüsse auf der Flexfolie legst. Achte darauf, dass die Hitze gleichmäßig verteilt wird, um eine gute Verbindung sicherzustellen.

6. Abkühlung und Prüfung: Nach dem Löten lass die Verbindung abkühlen und überprüfe sie anschließend auf Qualität. Stelle sicher, dass alle Verbindungen ordnungsgemäß gelötet sind und keine Kurzschlüsse oder Unterbrechungen vorliegen.

7. Abschlussarbeiten: Entferne gegebenenfalls die temporäre Fixierung und führe weitere Tests durch, um sicherzustellen, dass die Verbindung den Anforderungen entspricht.

Dies ist eine grundlegende Anleitung, die je nach den spezifischen Anforderungen und Materialien angepasst werden kann.
