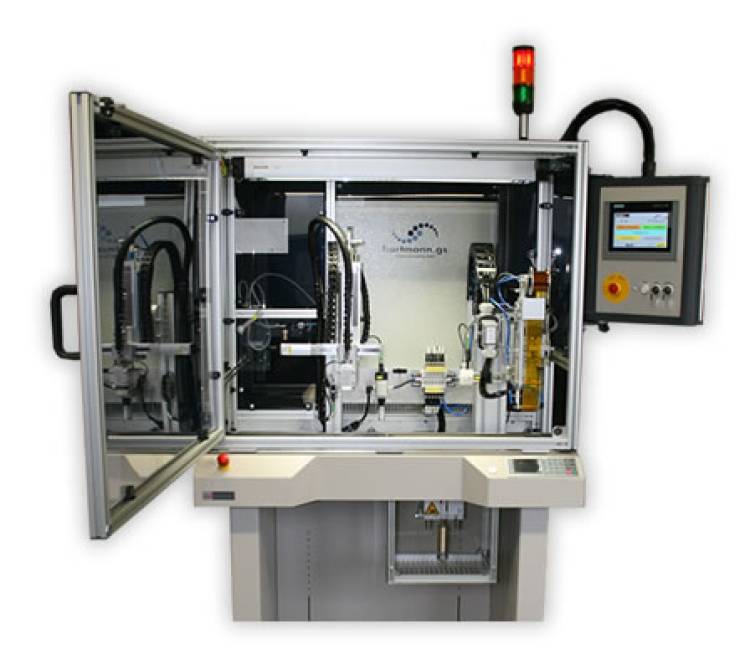

Inline Bügellötsystem zur Integration.
-
Integration in ASYS Fördersystem:
- Das System ist in ein kundenseitiges ASYS Förder- bzw. Transfersystem eingebunden. Die Produkte werden mittels Warenträgern durch die gesamte Anlagenlandschaft transportiert.
-
Flussmittelauftragung:
- Sobald ein Warenträger in die Fertigungszelle eingefahren ist, wird er in der ersten Station gestoppt. Hier wird die Leiterplatte oder die spezifische Lötstelle automatisch mit Flussmittel beaufschlagt.
- Ein Flussmittel Sprühsystem bewegt sich über die Lötstelle. Dabei wird das Ventil linear über den Lötbereich geführt, um einen feinen Streifen Flussmittel kontaktlos aufzutragen.
-
Weitertransport zur Bügellöteinheit:
- Nach der Flussmittelauftragung wird der Warenträger wieder freigegeben und über das ASYS Bandsystem zur nächsten Station, der Bügellöteinheit, transportiert.
-
Positionierung für den Bügellötprozess:
- Der Warenträger wird an der Bügellöteinheit gestoppt und über eine Hubeinheit indexiert bzw. ausgehoben, um eine genaue Positionierung für den Bügellötprozess zu gewährleisten.
-
Bügellötprozess:
- Der Bügellötprozess ist speziell für die Lötung einer Display-Anschlussflex ausgelegt. Der Lötbügel wird dabei mittels Kaptonfolie vor Verschmutzungen geschützt, um eine saubere und präzise Lötung zu gewährleisten.
-
Linientakt und Steuerung:
- Die gesamte Linie, einschließlich der Bügellötstation, ist auf einen Linientakt von 12 Sekunden ausgelegt, was eine hohe Produktionsgeschwindigkeit ermöglicht.
- Die Bedienung und Parametrierung erfolgen über ein farbiges Touch Bedienfeld, welches eine benutzerfreundliche Steuerung und Überwachung des Prozesses ermöglicht.
Vorteile des Systems:
- Effizienz: Das System ermöglicht einen schnellen und präzisen Bügellötprozess innerhalb einer integrierten Fertigungslinie.
- Automatisierung: Durch die automatische Flussmittelauftragung und die präzise Positionierung der Warenträger wird der manuelle Aufwand minimiert und die Prozessqualität maximiert.
- Flexibilität: Die Integration in bestehende ASYS Fördersysteme erlaubt eine nahtlose Anpassung an verschiedene Fertigungsketten und -prozesse.
- Benutzerfreundlichkeit: Die Bedienung über das Touch Bedienfeld erleichtert die Handhabung und Parametrierung des Systems.
Insgesamt stellt das Inline Bügellötsystem eine effiziente und präzise Lösung für den Bügellötprozess dar, die sich nahtlos in bestehende Fertigungslinien integrieren lässt und hohe Produktionsstandards erfüllt.
