Bügellötung eines OLED auf einer Leiterplatte: Verfahren und Schritte.

Anwendungen Juli 2, 2024 11 Add to Reading List

Materialien und Werkzeuge

OLED-Anzeige mit Anschluss-Flex
Leiterplatte (PCB)
Flache Lötbügel
Lötstation mit Temperaturregelung
Passstifte und entsprechende Bohrungen
Lötzinn und Flussmittel
Lupenlampe oder Mikroskop für präzise Arbeiten

Vorbereitung

Reinigung: Säubern Sie die Lötpads auf der Leiterplatte und die Anschluss-Flex des OLEDs, um Verunreinigungen zu entfernen, die die Lötqualität beeinträchtigen könnten.

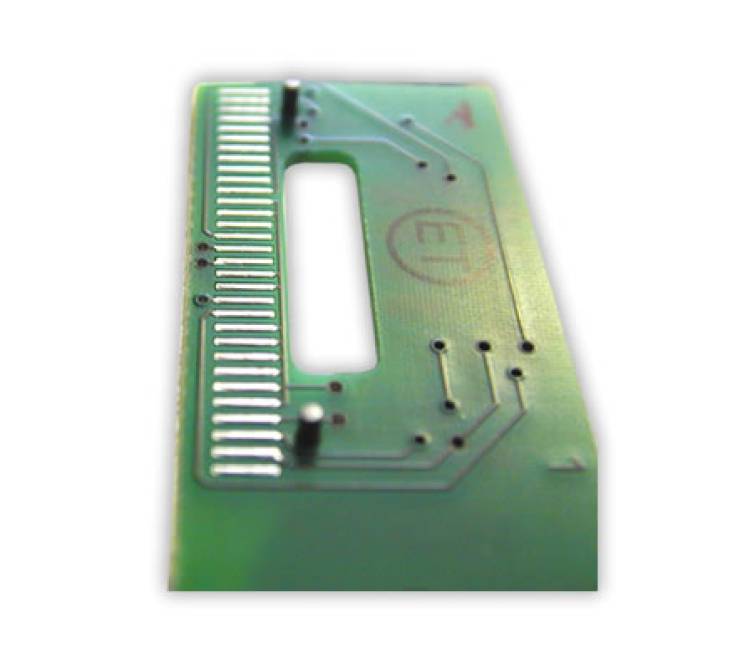

Ausrichtung: Positionieren Sie die Anschluss-Flex des OLEDs auf den Lötpads der Leiterplatte. Nutzen Sie die Passstifte und entsprechenden Bohrungen, um eine präzise Ausrichtung sicherzustellen.

Bügellötung

Vorwärmen: Stellen Sie die Lötstation auf die empfohlene Temperatur für die Bügellötung ein. Die Temperatur sollte hoch genug sein, um das Lötzinn zu schmelzen, aber nicht so hoch, dass das OLED oder die Leiterplatte beschädigt werden.
Flussmittel auftragen: Tragen Sie eine dünne Schicht Flussmittel auf die Lötpads und die Anschluss-Flex auf, um die Lötqualität zu verbessern und die Oxidation zu verhindern.
Löten: Setzen Sie den flachen Lötbügel auf die Anschluss-Flex des OLEDs, sodass er gleichmäßig über die Lötpads verteilt ist. Üben Sie leichten Druck aus und erhitzen Sie den Lötbügel, um das Lötzinn zu schmelzen und eine stabile Verbindung zu schaffen.
Abkühlung: Lassen Sie die Lötstellen abkühlen, bevor Sie den Lötbügel entfernen, um eine feste Verbindung sicherzustellen.

Nachbearbeitung und Prüfung

Visuelle Inspektion: Überprüfen Sie die Lötstellen visuell auf Gleichmäßigkeit und Vollständigkeit. Nutzen Sie bei Bedarf eine Lupenlampe oder ein Mikroskop, um sicherzustellen, dass alle Verbindungen sauber und ohne Kurzschlüsse sind.
Elektrische Prüfung: Testen Sie die elektrischen Verbindungen, um sicherzustellen, dass das OLED korrekt funktioniert und alle Verbindungen einwandfrei sind.

Zusammenfassung

Die Bügellötung bietet eine präzise und kontrollierte Methode zur Montage von OLEDs auf Leiterplatten. Durch die Verwendung von flachen Lötbügeln und die genaue Positionierung mittels Passstiften und Bohrungen wird eine hohe Verbindungsqualität gewährleistet. Dieses Verfahren ist besonders vorteilhaft für empfindliche elektronische Bauteile, da es eine stabile und langlebige Verbindung bei minimaler thermischer Belastung ermöglicht.
