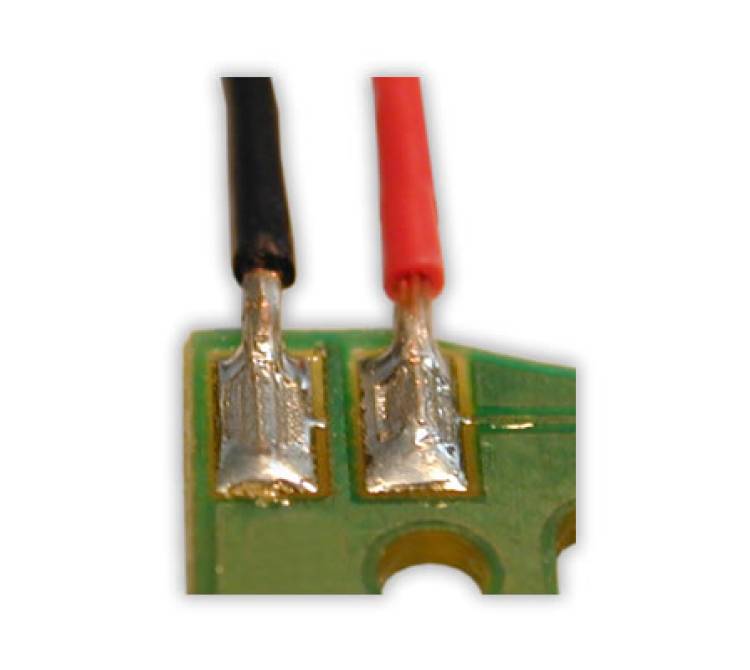

Präzise Bügellötung von Einzellitzen auf Leiterplatten mit profiliertem Lötbügel.

Details der Bügellötung:

• Verfahren:

  • Für die Lötung von Einzellitzen auf der Leiterplatte wird ein profilierter Lötbügel eingesetzt. Dieser Bügel sorgt für eine optimale Positionierung der Litzen auf den Lötpads und gewährleistet eine präzise Ausrichtung.
  • Die Profilierung des Lötbügels sorgt für einen verbesserten Wärmeeintrag im Vergleich zu flachen Lötbügeln, wodurch die Lötverbindung schneller und gleichmäßiger erfolgt.

• Anpassung an den Leiterquerschnitt:

  • Die Profilierung des Lötbügels wird speziell auf die Anforderungen des jeweiligen Produkts abgestimmt. Dies bedeutet, dass die Form und Größe der Profile an den jeweiligen Leiterquerschnitt angepasst werden können, um eine maximale Effizienz beim Löten zu erreichen.
  • Je nach Bedarf kann die Anzahl der Profilierungen frei gewählt werden, sodass mehrere Litzen gleichzeitig in einem Schritt verlötet werden können.

• Flexibilität bei der Lötung:

  • Ein großer Vorteil dieses Verfahrens liegt in der Flexibilität: Es können Profilierungen unterschiedlicher Formen und Größen eingesetzt werden, um auch Leitungen mit unterschiedlichen Querschnitten in einem Arbeitsschritt zu löten. Diese Flexibilität macht das Verfahren besonders effizient bei komplexen Lötprozessen.

• Einsatzgebiete:

  • Diese Art der Bügellötung eignet sich besonders für Anwendungen in der Elektronikfertigung, bei denen eine präzise und zuverlässige Verbindung von Einzellitzen auf Leiterplatten erforderlich ist.
  • Typische Einsatzbereiche umfassen die Automobilindustrie, Haushaltsgeräte, Medizintechnik und Industriesteuerungen, wo die sichere und dauerhafte Lötverbindung entscheidend ist.

• Vorteile des profilierten Lötbügels:

  • Optimale Positionierung der Litzen auf den Lötpads für eine präzise Verbindung.
  • Verbesserter Wärmeeintrag im Vergleich zu herkömmlichen flachen Lötbügeln, was zu schnelleren und qualitativ hochwertigeren Lötverbindungen führt.
  • Individuelle Anpassung der Profilierung an den Leiterquerschnitt für maximale Effizienz.
  • Bearbeitung unterschiedlicher Leiterquerschnitte in einem einzigen Arbeitsschritt, was Zeit spart und den Lötprozess vereinfacht.

Fazit: Die Bügellötung von Einzellitzen auf Leiterplatten unter Einsatz eines profilierten Lötbügels stellt eine hocheffiziente und präzise Lösung dar, insbesondere bei variierenden Leiterquerschnitten. Die produktspezifische Anpassung des Lötbügels sorgt für eine optimale Wärmeübertragung und eine zuverlässige Lötverbindung, was das Verfahren für anspruchsvolle Elektronikfertigungen besonders attraktiv macht.
